«Спец»:Рад приветствовать тебя, Аматор! И новому гостю почет и уважение! Проходите, садитесь! Кстати, Амат, ты успел рассказать нашему юному другу о транзисторах и микросхемах, хотя бы в самых общих чертах?

«Аматор»:Нет, уважаемый Спец, не успел! Тем более, что мне хотелось бы чтобы беседу на эту тему провели именно Вы!

«С»:Возможно, это оптимальная мысль! Но, насколько я понял, сегодня ты хотел побеседовать на другую тему?

«А»:Я и хочу на другую! Дело в том, что вопрос осознанного выбора исходной блок-схемы всеволнового современного радиоприемника оказался много запутаннее, чем это представлялось мне вначале!

Вроде бы все ясно! Ну есть «прямики» и есть значительно превосходящие их по своим возможностям «суперы»! Но оказывается, чем «дальше в лес, тем больше… да ну меня совсем»!

«С»:Кажется, я представляю в чем тут дело! Выбор исходной блок-схемы — это действительно основополагающий вопрос при любой мало-мальски серьезной разработке!

«Незнайкин»:Принципиальные электрические схемы — это еще куда ни шло… А вот что такое БЛОК-СХЕМЫ?

«С»:Ситуация понятна! Ну что же, друзья мои, полагаю, что вопрос надо ставить даже несколько шире!

Поэтому мы сегодня проведем «историческую беседу». И начнем мы именно с истории радиотехники!..

«А»:Отлично! Незнайкину это вообще необходимо, а я с удовольствием упорядочу свои познания в данном вопросе. Итак?…

«С»:Иногда приходится слышать спор на тему о том, кто и когда «открыл радио»!? Попов или Маркони?… Общемировое мнение на сей счет неоднозначно!..

Но нет сомнения, что успехи в электричестве и магнетизме базировались на изобретениях и открытиях Фарадея и Максвелла. Принципы электромагнитной индукции были истрактованы Майклом Фарадеем в 1831 г. А в 1832 г. он написал: «…я считаю, что теория колебаний будет применена к этому явлению (индукции), равно как и к звуку и, весьма вероятно, к свету».

Но только в 1855 г. Максвелл опубликовал статью «О силовых линиях Фарадея», а в 1864 г. дал миру ошеломляющую работу «Динамическая теория электромагнитного поля». Эта статья предсказывала существование радиоволн и возможность их распространения со скоростью света.

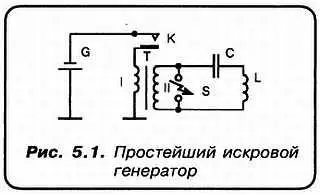

В 1887 г. выводы Максвелла были экспериментально подтверждены Генрихом Герцем. Он построил ИСКРОВОЙ ГЕНЕРАТОР электромагнитных волн и исследовал их свойства. Вот что представлял собой этот генератор (см. рис. 5.1).

Его основа — уже известный нам колебательный контур. Но… поскольку колебания в реальном контуре быстро затухают (а электронных ламп и транзисторов еще и в помине не было), то в качестве быстродействующего коммутатора, позволяющего заряжать конденсатор и переключать его от батареи к катушке, был использован… искровой промежуток между двумя металлическими шариками!

«А»:Обозначенный на схеме, как S ?

«С»:Абсолютно верно! Здесь искру дает, так называемая, ИНДУКЦИОННАЯ КАТУШКА Румкорфа.

Кстати, разновидность катушки Румкорфа используется и в наше время в системе зажигания автомобилей!

Ток батареи, проходя через обмотку I, намагничивает ее железный сердечник. Он притягивает подвижной контакт К и… цепь разрывается. Магнитное поле исчезает и контакт замыкается снова. Весь процесс проходит с частотой нескольких сотен герц.

В момент размыкания цепи происходит следующее. ЭДС самоиндукции, возникающая в обмотках индукционной катушки L , пропорциональна скорости изменения магнитного потока. Эта скорость достаточно велика! В результате на выводах обмотки I возникает импульс напряжения в ДЕСЯТКИ РАЗ ПРЕВЫШАЮЩИЙ по амплитуде напряжение батареи! А поскольку обмотка II содержит гораздо больше витков, то на ее выводах напряжение достигает нескольких десятков тысяч вольт! Конденсатор С заряжается до такого же напряжения. Искровой промежуток S регулировался так, чтобы он пробивался при напряжении, близком к максимально развиваемому катушкой!

Проскочившая искра замыкает цепь LC — контура и в нем возникает серия затухающих колебаний. Стремясь повысить частоту колебаний. Герц довел длину волны до трех десятков метров! Русский физик Лебедев сконструировал вибратор на длину волны ТРИ САНТИМЕТРА!
