Рис. 62

Определите длительность периода повторения импульсов и, если это необходимо, установите ее равной 20 мс подбором резистора R1.

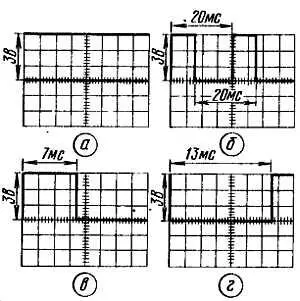

Измерить точно период при установленной длительности развертки затруднительно, поэтому воспользуйтесь простым приемом. При данной синхронизации установите длительность развертки равной 2 мс/дел. На экране должно появиться более растянутое изображение импульса (рис. 62, в ), длина вершины которого составит примерно 3,5 деления, т. е. длительность импульса будет равна 7 мс.

Затем при этой же длительности развертки установите синхронизацию отрицательным сигналом, повернув ручку « СИНХР.» в крайнее положение против часовой стрелки. На экране увидите изображение паузы (рис. 62, г ), поскольку развертка осциллографа запускается теперь спадом импульса. Длина линии 6,5 деления, значит, длительность паузы равна 13 мс. Сумма длительностей импульса и паузы составит значение периода повторения импульсов (20 мс).

Аналогично проверьте работу генератора на втором диапазоне, установив подвижный контакт переключателя в нижнее по схеме положение («2 кГц»).

Длительность развертки осциллографа в этом случае установите равной, например, 0,1 мс/дел. Период следования импульсов на этом диапазоне должен составить 0,5 мс, что соответствует частоте повторения 2000 Гц. Подстраивать в генераторе ничего не нужно, поскольку точность частоты на этом диапазоне особой роли не играет. В случае же значительного отклонения частоты от указанной ее можно изменить подбором конденсатора С2.

После этого переключите входной щуп осциллографа на зажим ХТ1 и проверьте действие регулятора амплитуды выходного сигнала — переменного резистора R3. Вы наверняка обратите внимание, что при установке движка переменного резистора в верхнее по схеме положение максимальная амплитуда импульсов будет несколько меньше, чем на мультивибраторе. Объясняется это действием эмиттерного повторителя, коэффициент передачи которого меньше единицы (для сравнительно низкоомного сопротивления нагрузки — 470 Ом он приближается к 0,8).

Генератор готов, можно проводить эксперименты. Начнем с проверки действия на импульс простых RC-цепей: дифференцирующей и интегрирующей.

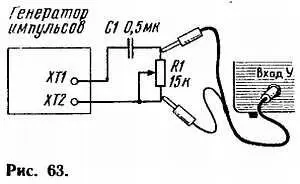

Сначала подключите к выходу генератора дифференцирующую цепь, составленную из конденсатора и переменного резистора (рис. 63).

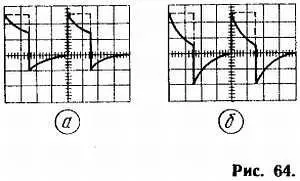

Движок резистора поставьте в нижнее по схеме положение, а на генераторе установите диапазон «50 Гц» и максимальную амплитуду выходного сигнала. При этом на экране осциллографа (он работает в ждущем режиме с синхронизацией от положительного сигнала, длительность развертки — 5 мс/дел., чувствительность — 1 В/дел.) увидите изображение импульсов со скошенной вершиной (рис. 64, а ). Нетрудно заметить, что импульс как бы опустился по линии спада, из-за чего увеличился размах изображения.

Искажения импульса будут расти, а размах изображения увеличиваться при перемещении движка переменного резистора вверх по схеме. Уже при сопротивлении резистора около 4 кОм размах практически достигнет удвоенной амплитуды импульса (рис. 64, б ), а при дальнейшем уменьшении сопротивления (до 1 кОм) от импульса останутся лишь остроконечные пики на месте фронта и спада. Иначе говоря, в результате дифференцирования из прямоугольного импульса удастся получить два остроконечных — положительный (по фронту) и отрицательный (по спаду).

Кроме того, дифференцирование позволяет «укоротить» импульс по времени — ведь длительность импульса измеряют по уровню 0,5 его амплитуды, а на этом уровне ширина импульса плавно изменяется при повороте ручки переменного резистора.

Дифференцирующие свойства цепи зависят от частоты повторения импульсов. Достаточно переставить переключатель диапазона генератора в положение «2 кГц» — и скос вершины практически пропадает. Импульсы, следующие с такой частотой, наша дифференцирующая цепочка пропускает практически без искажений. Чтобы получить тот же эффект, что и в предыдущем случае, емкость конденсатора должна быть уменьшена до 0,01 мкФ.

А теперь поменяйте детали местами (рис. 65) — получится интегрирующая цепочка. Поставьте движок переменного резистора в крайнее левое по схеме положение, т. е. выведите сопротивление резистора. Изображение сигнала останется практически таким же, что и на выходе генератора до подключения цепочки. Правда, спад импульсов станет слегка изогнутым — результат разрядки конденсатора, успевающего зарядиться во время импульса.
