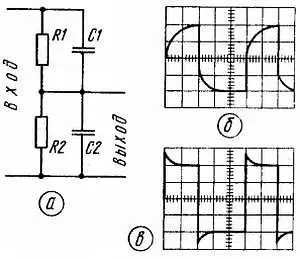

Рис. 70

Попробуйте самостоятельно составить делители с разными коэффициентами деления (например, 2, 5, 10) из резисторов с высоким сопротивлением (100…500 кОм) и конденсаторов разной емкости (от 20 до 200 пФ) и добиться полной компенсации подбором конденсаторов.

В этой работе вы заметите влияние на результаты измерений самого осциллографа — ведь его входная емкость составляет десятки пикофарад, а входное сопротивление около мегаома. Помните, что аналогичное влияние осциллограф оказывает на все высокоомные цепи, а также на частотозависимые. А это порою приводит либо к получению ошибочных результатов, либо вообще лишает возможности применить осциллограф, скажем, для анализа работы и измерения частоты радиочастотных генераторов. Поэтому в подобных случаях следует пользоваться активным щупом — приставкой к осциллографу, позволяющей сохранить высокое входное сопротивление его и в десятки раз уменьшить входную емкость.

Вот теперь, когда вы познакомились с возможностью прямоугольного импульса подсказывать «диагноз» и контролировать «лечение», соберем делитель, с помощью которого осциллографом станет возможно контролировать цепи с напряжением до 600 В, например, в телевизионных приемниках (как известно, осциллограф ОМЛ-2М допускает подачу на вход напряжения до 300 В).

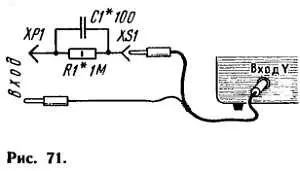

Делитель образован всего двумя деталями (рис. 71), составляющими верхнее плечо предыдущей схемы. Нижнее же плечо сосредоточено в самом осциллографе — это его входное сопротивление и суммарная входная емкость, включая емкость выносного кабеля со щупами.

Поскольку нужно лишь вдвое уменьшить входной сигнал, резистор R1 должен быть такого же сопротивления, что и входное сопротивление осциллографа, а емкость конденсатора C1 соответствовать суммарной входной емкости осциллографа.

Делитель можно выполнить в виде переходника со щупом ХР1 на одном конце и гнездом XS1 на другом. Резистор R1 должен быть мощностью не менее 0,5 Вт, а конденсатор с номинальным напряжением не ниже 400 В.

Налаживание делителя весьма упрощено благодаря использованию нашего генератора импульсов. Его сигнал подают на гнездо ХР1 делителя и «земляной» щуп осциллографа. Вначале устанавливают на генераторе диапазон «50 Гц», на осциллографе включают ждущий режим и открытый вход. Касаются входным щупом осциллографа щупа ХР1 делителя (или зажима ХТ1 генератора). Подбором чувствительности осциллографа и амплитуды выходного сигнала генератора добиваются размаха изображения, равного, скажем, четырем делениям.

Затем переключают входной щуп осциллографа в гнездо XS1 делителя. Размах изображения должен уменьшиться ровно вдвое. Более точно коэффициент передачи делителя можно установить подбором резистора R1 делителя. После этого устанавливают на генераторе диапазон «2 кГц» и подбором конденсатора С1 (если это понадобится) добиваются правильной формы импульсов— такой, как и на входе делителя.

При пользовании таким делителем для проверки режимов работы блоков развертки телевизоров по приводимым в инструкциях и различных статьях изображениям сигналов чувствительность осциллографа устанавливают равной 50 В/дел., а проверку ведут при закрытом входе осциллографа. Как и прежде, отсчет ведут по шкале масштабной сетки, но результаты увеличивают вдвое.

Теперь, когда вы освоили осциллограф, с его помощью нетрудно провести несколько экспериментов и попытаться «взглянуть» на интересные физические процессы, происходящие в том или ином электронном устройстве. Познакомившись же с методикой измерений в предлагаемых экспериментах, вы, несомненно, обогатите свои познания возможностей осциллографа и сможете использовать ту или иную методику в других аналогичных случаях радиолюбительской практики.

Итак, рассмотрим несколько экспериментов.

Что такое самоиндукция?Если подать постоянное напряжение в цепь с катушкой индуктивности, то номинальный ток в цепи появится не мгновенно, а с некоторым запаздыванием, продолжительность которого зависит от индуктивности катушки. С таким же запаздыванием будет падать ток после выключения питания, словно энергия была запасена оксидным конденсатором большой емкости.
