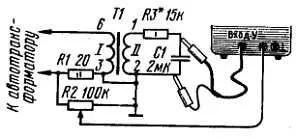

Рис. 74

В цепь первичной обмотки включают цепочку из параллельно соединенных постоянного резистора R1 и переменного R2 — падающее на ней переменное напряжение, характеризующее ток первичной обмотки, а значит, напряженность магнитного поля, подают на вход горизонтальной развертки осциллографа. Ко вторичной обмотке подключают интегрирующую цепочку R3C1 (конденсатор обязательно бумажный с номинальным напряжением не менее 300 В), сигнал с которой поступает на вход вертикальной развертки осциллографа. Этот сигнал будет пропорционален величине магнитной индукции в сердечнике.

В итоге на экране осциллографа можно наблюдать кривую взаимозависимости двух магнитных величин — магнитной индукции и напряженности магнитного поля. Но сначала подготовим для таких наблюдений сам осциллограф.

Начнем с горизонтальной развертки. Кнопка « РАЗВ. -ВХ. Х» должна быть нажата (развертка от внешнего сигнала), остальные ручки управления разверткой могут находиться в любом положении. Вход осциллографа закрытый, чувствительность минимальная (50 В/дел.), входной щуп пока не подключают. С автотрансформатора подают напряжение около 15 В и переменным резистором устанавливают длину линии развертки, например равную четырем делениям (рис. 75, а ). Если она не получается такой даже при крайнем левом по схеме положении движка переменного резистора R2, немного увеличивают напряжение с автотрансформатора.

Затем подключают к конденсатору С1 входной щуп осциллографа и изменением чувствительности добиваются длины появившейся вертикальной линии (входной сигнал с гнезда « ВХОД X» снимают), тоже равной четырем делениям. Если она получается больше или меньше (ведь регулировка чувствительности в осциллографе скачкообразная), можно скорректировать под нее длину линии развертки переменным резистором R2.

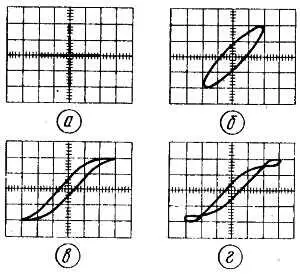

Рис. 75

После этого подают на осциллограф оба сигнала и наблюдают изображение в форме эллипса (рис. 75, б ). Увеличивают напряжение, подаваемое с автотрансформатора на испытываемый трансформатор. Эллипс вытягивается и при определенном напряжении (около 30 В) на его концах можно наблюдать загибы (рис. 75, в ), характерные для гистерезиса. При дальнейшем повышении напряжения (в данном случае максимум до 60 В, но на короткое время) концы эллипса исказятся (рис. 75, г ), что будет свидетельствовать о чрезмерных искажениях сигнала в трансформаторе. В этом нетрудно убедиться, если проконтролировать осциллографом сигнал на вторичной обмотке при работе осциллографа и автоматическом или ждущем режиме (конечно, при минимальной чувствительности, поскольку напряжение на обмотке может быть сравнительно высоким).

Известно, что напряженность магнитного ноля в сердечнике (магнитопроводе) трансформатора определяется числом ампер-витков, т. е. произведением тока через обмотку на число ее витков. Отсюда нетрудно сделать вывод о способе определения этого показателя — достаточно установить такое напряжение с автотрансформатора, при котором начинаются искажения эллипса, измерить (например, по падению напряжения на резисторе R1) ток через обмотку и умножить его на число витков обмотки.

А если нужно определить ампер-витки для неизвестного сердечника? Тогда нужно намотать на него две обмотки, как у трансформатора, расположив между ними электростатический экран, чтобы напряжение на вторичной обмотке определялось только электромагнитной индукцией, и провести испытания по приведенной методике. В зависимости от напряжения на вторичной обмотке иногда приходится подбирать резистор R3, чтобы получить изображение эллипса.

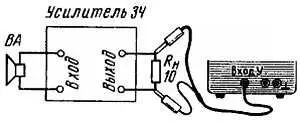

Как ««увидеть» звук?Очень просто — нужно подключить ко входу усилителя 3Ч динамическую головку ВА (рис. 76) или абонентский громкоговоритель, а к выходу — резистор нагрузки R н(вместо динамической головки). К выводам резистора подсоединяют входные щупы осциллографа, работающего в автоматическом режиме.

Рис. 76

Разговаривая перед динамической головкой, будете наблюдать на экране осциллографа резкие всплески линии развертки (рис. 77, а ) — это электрические колебания звуковой частоты, преобразованные динамической головкой из звуковых колебаний.
