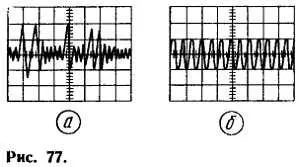

Если издавать какой-то протяжный звук постоянной громкости, можно ручками управления разверткой осциллографа засинхронизировать изображение (рис. 77, б ) и даже измерить частоту звука.

Вместо динамической головки или громкоговорителя ко входу усилителя можно подключать микрофон, телефонный капсюль или другой преобразователь звуковых колебаний в электрические и сравнивать их по чувствительности.

Быстро ли срабатывает реле?Как известно, время срабатывания электромагнитного реле — это интервал времени от момента подачи на обмотку напряжения до замыкания любых замыкающих либо размыкания любых размыкающих контактов. Время отпускания реле — аналогичный интервал времени, но от момента снятия напряжения с обмотки. Для современных реле эти параметры могут измеряться единицами и десятками миллисекунд. Подобные интервалы времени вполне возможно определить с помощью любого осциллографа, способного работать в ждущем режиме с запуском от внешнего сигнала и имеющего открытый вход (последнее условие не обязательно).

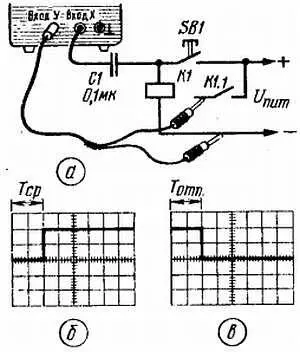

Рассмотрим конкретную методику испытания реле с помощью нашего осциллографа, подключаемого в соответствии с рис. 78, а . Питающее напряжение U пит, которое должно быть равно напряжению срабатывания реле К1 или превышать его, подается на обмотку реле через кнопку SB1. Это же напряжение поступает через замыкающие контакты К1.1 на вход усилителя вертикального отклонения. С обмотки реле импульс напряжения поступает через конденсатор C1 на гнездо « ВХОД X» осциллографа — это импульс запуска генератора развертки.

Подготавливая осциллограф к измерениям, устанавливают такую сто чувствительность, чтобы для данного напряжения питания отклонение луча по вертикали (конечно, при открытом входе) составило 2…3 деления либо был заметен всплеск на линии развертки при отсутствии у осциллографа открытого входа.

Если, к примеру, питающее напряжение равно 10 В, то чувствительность нужно установить равной 5 В/дел. Осциллограф работает в режиме ждущей развертки (кнопка « АВТ.-ЖДУЩ.» нажата) с внешней синхронизацией (кнопка « ВНУТР.-ВНЕШН.» нажата) положительным сигналом (ручка « СИНХР.» в крайнем, по часовой стрелке, положении). Длительность развертки зависит от предполагаемого измеряемого интервала времени, в данном случае ее можно установить, скажем, равной 10 мс/дел.

При нажатии кнопки SB1 на гнездо « ВХОД X» поступает импульс синхронизации и генератор развертки осциллографа «срабатывает». На экране появляется светящаяся точка, которая «пробегает» по экрану два деления (по линии развертки) и резко отклоняется вверх (рис. 78, б ) — это замкнулись контакты К1.1 и подали на вход усилителя вертикального отклонения постоянное напряжение. Длина «пробега» точки и есть время срабатывания реле — около 20 мс.

Рис. 78

Отпустив кнопку, снова нажмите ее и повторите измерения, после чего, наоборот, нажав кнопку и подержав ее несколько секунд, отпустите. Теперь точка «пробежит» по верхней линии и через два деления резко опустится на линию развертки. Здесь также длина «пробега» до изменения уровня составит время отпускания реле.

Проверяя самые разнообразные электромагнитные реле, вы сможете убедиться, что время срабатывания и отпускания может быть как одинаковым, так и отличаться друг от друга, иногда значительно — все зависит от конструкции реле.

Почему остановился будильник?Конечно, разговор пойдет о популярном электронно-механическом будильнике «Слава». К сожалению, со временем работа его электронного узла нарушается и приходится обращаться в часовую мастерскую. Но не спешите так поступать, в большинстве случаев дефект удастся самостоятельно обнаружить и устранить с помощью осциллографа.

Вынув из корпуса часовой механизм, проверьте авометром или осциллографом напряжение питания на входе платы электронного узла. Затем подключите входной щуп осциллографа к коллектору транзистора генератора (рис. 79), а «земляной» щуп — к эмиттеру.

Качните маятник часов. Если на экране осциллографа, работающего в автоматическом режиме при малой длительности развертки (например, 10 мс/дел.), появятся импульсы в виде широкой «дорожки» (размахом до 2 В), а амплитуда колебаний будет недостаточна для работы часового механизма, значит электронный узел самовозбуждается на сравнительно высокой частоте. Чтобы возбуждение устранить, следует впаять между выводами коллектора и эмиттера транзистора конденсатор С3 емкостью 1…10 мкФ.
