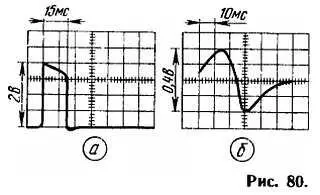

Если же при первоначальных колебаниях маятника будут появляться «чистые» импульсы (рис. 80, а ), следующие с частотой 4…5 Гц (длительность паузы между импульсами 200…250 мс), а затем амплитуда колебаний маятника упадет и станет стабильной, но недостаточной для работы часового механизма, вероятной причиной отказа часов может быть повышенное торможение шестерни, приводимой в движение маятником. В этом случае достаточно слегка отвести or валика шестерни пружину (повернув на корпусе винт, в котором зажат конец пружины) — и часы пойдут.
В нормально работающих часах сигнал на выводе коллектора транзистора имеет форму, показанную на рис. 80, а , а на выводе базы — на рис. 80, б .
Случается, что выходит из строя транзистор. Тогда его заменяют любым из серий МП25, МП26, МП39-МП42.
Проверить транзистор можно авометром, работающим в режиме омметра, не отпаивая выводы транзистора. Отсоединив от часов источник питания, кратко временно замыкают выводы питания, а затем касаются их щупами омметра в обратной полярности, т. е. плюсовой щуп омметра соединяют с минусовым выводом питания, а минусовой щуп — с плюсовым выводом. Стрелка омметра вначале отклонится к нулевой отметке шкалы, а затем начнет «падать». Как только показания омметра станут около 50…60 кОм, щупы меняют местами, т. е. омметр подключают в прямой полярности. Стрелка омметра достигнет отметки «100 кОм», а затем плавно отклонится в сторону нулевой отметки и зафиксирует сопротивление около 2 кОм. Это свидетельствует о том, что транзистор работоспособен и в данный момент открыт. Омметр же показывает суммарное сопротивление участка коллектор эмиттер транзистора и катушки L1.
Сам себе контролер. Если необходимо проверить входное сопротивление и входную емкость осциллографа, сделать это несложно… с помощью самого осциллографа. Так, проверяя входное сопротивление, нужно подключить входной щуп к гнезду пилообразного напряжения развертки, расположенному на задней стенке. Установив длительность развертки примерно 10 мс/дел., нужно подобрать такую чувствительность осциллографа, чтобы размах изображения на экране составил, скажем, четыре деления.

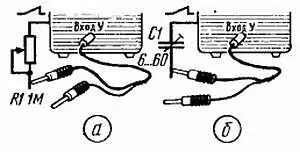

Затем между входным щупом и указанным гнездом включают переменный резистор (рис. 81, а) сопротивлением 1…2 МОм и перемещением его движка добиваются вдвое меньшего размаха изображения. Получившееся при этом сопротивление переменного резистора будет равно входному сопротивлению осциллографа.
Аналогично измеряют и входную емкость осциллографа, но вместо переменного резистора пользуются подстроечным конденсатором (рис. 81, б ), а длительность развертки устанавливают равной 10 мкс/дел. (иначе говоря, при переходе от одного вида измерения на другой нажимают кнопку « МС-МКС»). Установив подстроечным конденсатором вдвое меньший размах изображения на экране, измеряют емкость конденсатора — она и будет равна входной емкости осциллографа (включая и входной кабель со щупами).
А если гнездо пилообразного напряжения в вашем осциллографе отсутствует? Тогда сигнал подают с генератора 3Ч (частота 100 Гц) при проверке входного сопротивления или с генератора РЧ (частота 100 кГц), когда проверяют входную емкость.
Рис. 81
Каково отличие осциллографа ОМЛ-ЗМ от его «предшественника» ОМЛ-2М?
Осциллограф ОМЛ-3М завод изготовитель начал выпускать сравнительно недавно. Именно эту модель можно встретить сегодня в торговой сети. Она же рассылается и базой Роспосылторга наложенным платежом. Кстати, заказы на осциллограф следует направлять по адресу: 111126, г Москва, К-126, Авиамоторная ул… 50. Центральная торговая базы Роспосылторга. В заказе следует указать номер этого изделия по каталогу — 01183801, цена осциллографа — 214 руб.
Новая модель практически не отличается от предыдущей, за исключением некоторой модернизации задней стенки — появился кожух, прикрывающий трансформатор питания (он несколько выходит наружу). Как сообщили разработчики осциллографа, основная цель доработки — повышение надежности осциллографа при длительной его эксплуатации. Кроме того, существенно переработано «Руководство», в нем учтены пожелания многих владельцев предыдущей модели
