Б. Иванов - Осциллограф-ваш помощник (как работать с осциллографом)

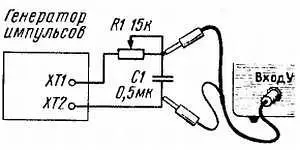

Рис. 65

Начинайте плавно перемещать движок резистора вправо по схеме, т. е. вводить сопротивление резистора. Сразу же фронт импульса и спад начнут скругляться (рис. 66. а ), амплитуда сигнала падать. При максимальном сопротивлении резистора наблюдаемый сигнал станет походить на пилообразный (рис. 66, б ).

Рис. 66

В чем суть интегрирования? С момента появления фронта импульса конденсатор начинает заряжаться, а по окончании импульса — разряжаться. Если сопротивление резистора или емкость конденсатора малы, конденсатор успевает зарядиться до амплитудного значения сигнала и тогда «заваливается» лишь фронт и часть вершины импульса (рис. 66, а ). В этом случае можно сказать, что постоянная времени интегрирующей цепи (произведение емкости на сопротивление) меньше длительности импульса. Если же постоянная времени соизмерима или превышает длительность импульса, конденсатор не успевает зарядиться полностью во время импульса и тогда амплитуда сигнала на нем падает (рис. 66, б ).

Конечно, характер интегрирования зависит не только от длительности импульсов, но и частоты их повторения.

Чтобы убедиться в сказанном, вновь выведите сопротивление резистора, установите на генераторе диапазон «2 кГц» и соответственно измените длительность развертки осциллографа. На экране предстанет картина уже проинтегрированных импульсов (рис. 66, в ). Это результат «взаимодействия» сопротивления эмиттерного повторителя и емкости конденсатора. Введите хотя бы небольшое сопротивление переменным резистором — и вы увидите на экране осциллографа сигнал треугольной формы (рис. 66, г ). Амплитуда его мала, поэтому придется увеличить чувствительность осциллографа. Не правда ли, отчетливо видна линейность процесса зарядки и разрядки конденсатора?

В этом примере постоянная времени интегрирующей цепи намного превышает длительность импульса, поэтому конденсатор успевает заряжаться лишь до весьма малого напряжения.

Пришло время поговорить о практическом использовании прямоугольных импульсов, например, для оценки работы усилителя звуковой частоты. Правда, подобный способ пригоден для своеобразного экспресс-анализа и не дает всеобъемлющей картины амплитудно-частотной характеристики усилителя. Но он позволяет объективно оценивать способность усилителя пропускать сигналы тех или иных частот, устойчивость к самовозбуждению, а также правильность выбора деталей междукаскадных связей.

Принцип проверки прост: на вход усилителя подают сначала прямоугольные импульсы с частотой следования 50 Гц, а затем — 2000 Гц, а на эквиваленте нагрузки наблюдают форму выходного сигнала. По искажениям фронта, вершины или спада судят о характеристике усилителя и его устойчивости работы.

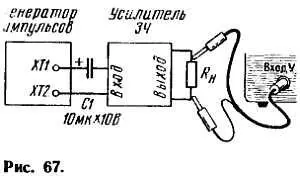

Для примера можете исследовать усилитель 3Ч с темброблоком (либо другой широкополосный усилитель). Его соединяют с генератором и осциллографом в соответствии с рис. 67.

Переключатель диапазонов генератора устанавливают в положение «50 Гц», а выходной сигнал таким, чтобы при максимальном усилении усилителя и примерно средних положениях ручек регуляторов тембра амплитуда сигнала на эквиваленте нагрузки соответствовала номинальной выходной мощности, например, 1,4 В (для мощности 0,2 Вт при сопротивлении нагрузки 10 Ом).

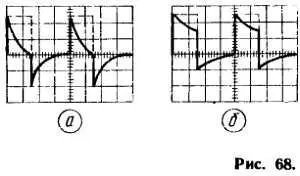

Картина на экране осциллографа, подключенного к эквиваленту нагрузки, может соответствовать показанной на рис. 68, а , что будет свидетельствовать о недостаточной емкости разделительных конденсаторов между усилительными каскадами или конденсатора на выходе усилителя, если через него подключена нагрузка.

Чтобы убедиться, скажем, в последнем предположении, достаточно перенести входной щуп осциллографа непосредственно на выход усилителя — до разделительного конденсатора. Если скос вершины уменьшится (рис. 68, б ), значит вывод верен и для лучшего воспроизведения нижних частот емкость конденсатора следует увеличить.

Аналогично просматривают изображения импульсов до и после разделительных конденсаторов между каскадами усилителя и обнаруживают тот, емкость которого недостаточна.
