Б. Иванов - Осциллограф-ваш помощник (как работать с осциллографом)

Вот теперь, после краткого знакомства с импульсом и его параметрами, построим генератор прямоугольных импульсов, необходимый для последующих экспериментов. Он может быть выполнен как на транзисторах, так и на микросхемах. Главное, чтобы генератор выдавал импульсы с крутыми фронтами и спадами, а также с возможно более плоской вершиной. Кроме того, для наших целей скважность должна находиться в пределах 2…3, а частота следования импульсов составлять в одном режиме примерно 50 Гц, а в другом — 1500…2000 Гц. Чем вызваны частотные требования, вы узнаете позже.

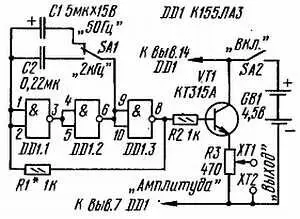

Наиболее просто обеспечить поставленные требования может генератор на микросхеме и транзисторе (рис. 60). Он содержит немного деталей, работоспособен при снижении напряжения питания до 2,5 В (при этом падает в основном амплитуда сигнала) и позволяет получить выходные импульсы амплитудой до 2,5 В (при указанном напряжении питания) при скважности 2,5.

Рис. 60

Собственно сам генератор выполнен на элементах DD1.1 — DD1.3 по известной схеме мультивибратора. Частота следования импульсов зависит от сопротивления резистора R1 и емкости конденсатора, подключенного в данный момент переключателем SA1. В показанном на схеме положении подвижного контакта переключателя к генератору подключен конденсатор С1, поэтому импульсы на выходе генератора (вывод 8 элемента DD1.3) следуют с частотой 50 Гц (период следования 20 мс). Когда подвижный контакт переключателя будет поставлен в нижнее по схеме положение, подключится конденсатор С2 и частота следования станет равной примерно 2000 Гц (период следования 0,5 мс).

Далее импульсный сигнал поступает через резистор R2 на эмиттерный повторитель, выполненный на транзисторе VT1. С движка переменного резистора R3, являющегося нагрузкой повторителя, сигнал подается на выходной зажим ХТ1.

В итоге с зажимов ХТ1 и ХТ2 можно снимать прямоугольные импульсы амплитудой от нескольких десятков милливольт до единиц вольт. Если по каким-либо причинам даже минимального сигнала окажется в избытке (например, при проверке весьма чувствительного усилителя), выходной сигнал можно уменьшить либо включением между верхним по схеме выводом резистора R3 и эмиттером транзистора постоянного резистора сопротивлением 1…3 кОм, либо применением внешнего делителя напряжения.

Несколько слов о деталях. В генераторе могут работать элементы И-НЕ других микросхем серий К155 (скажем, К155ЛА4), а также любой транзистор серии КТ315. Конденсатор C1 — К50-6 или другой, рассчитанный на напряжение не ниже 10 В; С2 — любой, возможно меньших габаритов. Резисторы — МЛТ-0.125 и СП-I (R3), источник питания — батарея 3336. Потребляет генератор менее 15 мА, поэтому такого источника хватит надолго.

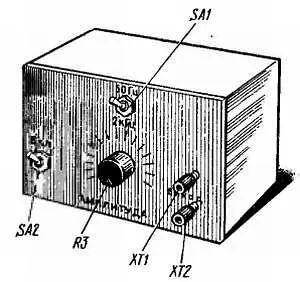

Поскольку деталей в генераторе немного, нет нужды давать чертеж печатной платы — разработайте ее самостоятельно. Плату с деталями и источник питания укрепите внутри корпуса (рис. 61), а на его передней стенке разместите переключатель диапазонов, выключатель питания, переменный резистор и зажимы.

Рис. 61

Следующий этап — проверка и налаживание генератора с помощью нашего осциллографа. Входной щуп осциллографа подключите к выходу 8 микросхемы, а «земляной» — к общему проводу (зажим ХТ2). Осциллограф работает пока в автоматическом режиме (кнопка « АВТ.-ЖДУЩ» отжата), синхронизация — внутренняя, вход — открытый (чтобы исключить искажения сигнала, следующего с низкой частотой). Входным аттенюатором осциллографа можно установить чувствительность, скажем, 1 В/дел., а переключателями длительности развертки длительность 5 мс/дел.

После подачи питания на генератор и установки переключателя SA1 в показанное на схеме положение, на экране осциллографа появится изображение в виде двух параллельных линий (рис. 62, а ), составленных перемещающимися «штрихами». Так выглядит несинхронизированное изображение импульсного сигнала.

Достаточно теперь перевести осциллограф в ждущий режим (нажать кнопку « АВТ. ЖДУЩ») и установить синхронизацию от положительного сигнала поворотом ручки « СИНХР.» в крайнее по часовой стрелке положение, чтобы изображение на экране «остановилось» (рис. 62, б ). Если изображение немного подергивается, добейтесь лучшей синхронизации его ручкой регулировки длины развертки.
