При проверке и налаживании усилителей РЧ или ПЧ, входных цепей приемников, полосовых фильтров и других узлов с катушками индуктивности бывает важно знать добротность контура (а значит, добротность катушки) и полосу его пропускания. Эти параметры можно «просмотреть» на экране осциллографа и сразу же по изображению вычислить их значение.

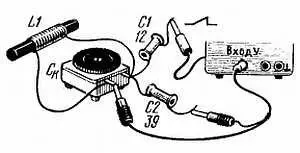

Как это сделать, показано на рис. 56.

Рис. 56

Для примера взята магнитная антенна «карманного» радиоприемника. Ее колебательный контур составлен катушкой индуктивности L1 и конденсатором переменной емкости С к. Катушка содержит 85 витков провода ПЭВ-1 0,15, намотанных виток к витку на стержне диаметром 8 и длиной 80 мм из феррита 600НН (можно 400НН). Конденсатор С к— КП-180 (с изменением емкости от 5 до 180 пФ).

Через конденсатор С2 к контуру подключены входные щупы осциллографа, а через С1 подано пилообразное напряжение развертки с гнезда, расположенного на задней стенке осциллографа. В результате во время резкого спада напряжения «пилы» (в конце ее) колебательный контур возбуждается и становится генератором, вырабатывающим синусоидальные колебания частотой, равной резонансной частоте контура. Но поскольку на контур поступает импульсное напряжение, его колебания после возбуждения постепенно затухают и вскоре прекращаются.

Чем больше добротность контура, тем дольше будут продолжаться колебания. Поэтому достаточно взглянуть на характер затухающих колебаний, чтобы дать оценку контуру.

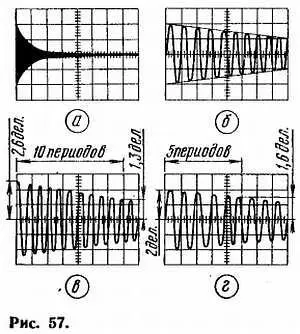

Итак колебательный контур L1C кподключен к осциллографу, который в данном случае должен работать в автоматическом режиме (кнопки « АВТ. — ЖДУЩ.», « ВНУТР. ВНЕШН.», « РАЗВ.-ВХ X» отжаты) при максимальной длине линии развертки, длительности развертки, например, 50 мкс/дел. и чувствительности, скажем, 0,05 В/дел. Тогда на экране удастся увидеть изображение затухающих колебаний, показанное на рис. 57, а . Изменением длительности развертки «растяните» изображение настолько, чтобы были видны начальные колебании (рис. 57, б ). Форма их синусоидальная, но с каждым последующим периодом амплитуда колебаний падает.

Повернув ротор конденсатора переменной емкости в положение максимальной емкости, «растяните» изображение настолько, чтобы можно было наблюдать колебание, вдвое меньшее по амплитуде в сравнении с первоначальным (рис. 57, в ).

Подсчитайте число периодов до этого колебания и определите добротность контура на данной частоте по формуле

Q= N/0,22,

где Q — добротность контура; N — число подсчитанных периодов.

В показанном на рис. 57, в примере добротность составит 45.

Перестроив контур конденсатором переменной емкости на наиболее коротковолновый участок (соответствует минимальной емкости конденсатора), вновь определите добротность. Результат получится более высокий по сравнению с предыдущим из-за некоторого уменьшения потерь в конденсаторе и увеличении индуктивного сопротивления катушки.

Дальнейшее повышение добротности наблюдается при уменьшении емкости конденсаторов связи С1 и С2, но одновременно уменьшается и размах наблюдаемых на экране колебаний.

Может случиться, что добротность контура будет весьма высокой и подсчитать число периодов до нужного колебания не удастся — настолько плотно «выстроятся» колебания. В этом случае поступают так, как показано на рис. 57, г , — «растягивают» изображение настолько, чтобы можно было заметить уменьшение амплитуды колебания всего лишь до 0,8 первоначального значения. И тогда, подсчитав число периодов до этого колебания, подставляют в формулу другой коэффициент — 0,071 (вместо 0,22).

Определив добротность, можете измерить частоту резонансных колебаний известным вам способом (по длительности периода одного колебания) и подсчитать полосу пропускания контура по формуле

Δf= f 0/ Q,

где Δf — полоса пропускании, кГц; f 0 — резонансная частота, кГц; Q — добротность.

Освоив предложенную методику, вы сможете провести немало интересных экспериментов, например, по изучению влияния на добротность числа витков катушки связи магнитной антенны и входного сопротивления первого каскада усилителя РЧ. Наблюдения за добротностью помогут подобрать наиболее оптимальный режим работы «высокоомного» усилителя РЧ при непосредственном подключении к нему колебательного контура магнитной антенны. Не менее полезными окажутся измерения добротности при самостоятельной разработке магнитной антенны для данного перекрытия диапазона волн — ведь на добротности сказывается и магнитная проницаемость ферритового сердечника, и число витков катушки, и диаметр провода.
