Б. Иванов - Осциллограф-ваш помощник (как работать с осциллографом)

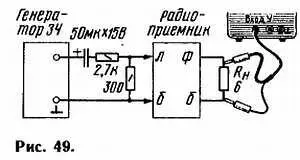

Измерим размах колебаний — он получился, например, 3,1 В. Значит, на эквиваленте нагрузки выделяется мощность примерно 200 мВт (0,2 Вт) — подобные расчеты приводились ранее. Входной сигнал усилителя при этом составляет 0,026 В (26 мВ) — такова чувствительность усилителя.

Как поданный на усилитель сигнал проходит через каскады? Давайте пронаблюдаем за ним. Не изменяя положения ручек генератора 3Ч, подключите входной щуп осциллографа к точке м — базе транзистора VT4. Сигнал здесь будет точно такой же, что и в точке л (рис. 50).

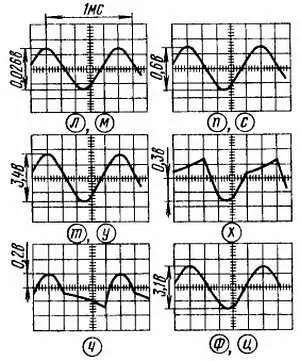

Рис. 50

В точке п сигнал будет усиленный более чем в 20 раз — результат действия транзисторов VT4 и VT5. Но такое наблюдается лишь при максимальной громкости, т. е. при установке движка переменного резистора R12 в левое по схеме положение. Когда же движок начнете перемещать в правое положение, размах сигнала станет плавно падать и в крайнем положении движка станет равным 0,02 В. Такие же изменения сигнала можно наблюдать в точке с , в которую подается отрицательная обратная связь с выхода усилителя. В точках т и у сигнал будет одинакового размаха — около 3,4 В. Далее следует усиление сигнала по мощности. Причем, как вы знаете, каскад на транзисторах VT8, VT10 усиливает положительные полупериоды сигнала, а каскад на транзисторах VT9, VT11 — отрицательные. Убедиться в сказанном можно, наблюдая сигнал в точках х и ч (рис. 50). Правда, форма сигнала здесь искажена, но соответствующие полупериоды просматриваются четко. Поскольку транзисторы изменяют фазу сигнала на 180°, в точке х увидите отрицательный полупериод, а в точке ч — положительный. Затем эти сигналы усиливаются транзисторами VT10 и VT11 и в точке ц «стыкуются». Размах колебаний здесь возрастает до 3,1 В.

Он сохраняется и на эквиваленте нагрузки (точка ф ), включенном вместо динамической головки. Если же вместо эквивалента нагрузки включить временно головку, в ней раздастся громкий звук частотой 1000 Гц.

Установив минимально возможный размах колебаний на эквиваленте нагрузки, убеждаются в отсутствии «ступеньки» в месте «стыковки» полупериодов. Но достаточно замкнуть один из диодов смещения VD4 или VD5, как «ступенька» появится.

Если же «ступенька» сразу будет присутствовать, значит, диоды не обеспечивают нужного напряжения смещения, и их придется подобрать. Проанализировать достаточность смещения вы сможете самостоятельно, измерив с помощью осциллографа напряжения на базах транзисторов VT8, VT9 и сравнив их с напряжением в общей точке ( ц ).

Закончив проверку усилителя 3Ч, переходите к усилителю РЧ и детектору. Проволочную перемычку с выводов катушки связи L2 снимите, а к точке е подключите входной щуп осциллографа. Чувствительность осциллографа можете установить равной 0,5 В/дел или 0,2 В/дел. Поворачивая ручку конденсатора переменной емкости, сможете наблюдать на экране осциллографа появление «дорожек» — это сигналы принимаемых радиостанций, работающих в диапазоне СВ. Примерно в среднем положении ручки настройки выберите участок, в котором сигнал радиостанции отсутствует.

Поднесите к магнитной антенне приемника проводник, соединенный через конденсатор небольшой емкости (6…10 пФ) с выходным зажимом генератора РЧ (рис. 51), работающего в диапазоне СВ. Кроме того, колебания генератора должны быть модулированы сигналом частотой 1000 Гц.

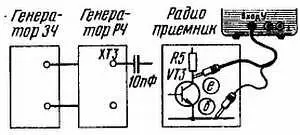

Рис. 51

Перестройкой генератора РЧ добейтесь совпадения его частоты с резонансной частотой колебательного контура приемника. Иначе говоря, добейтесь максимальной ширины «дорожки» на экране осциллографа. А затем ручками длительности развертки и синхронизации осциллографа получите на экране изображение модулированных колебаний (рис. 52, е ). Размах их может достигать 1 В. В точке д размах составит 0,1 В, а в точке в — 0,012 В (12 мВ). Измерить уровень входного сигнала в точке а не удастся — недостаточна чувствительность осциллографа.

Затем входной щуп осциллографа переносят в точку к и проверяют работу детектора — на экране осциллографа появятся колебания 3Ч (рис. 52, к ) размахом 0,12 В. Такие же колебания будут и на входе усилителя 3Ч — в точке л , но размах колебаний упадет вдвое. Это объяснимо, поскольку между детектором и входом усилителя включена фильтрующая цепочка R7C6, на которой и падает часть сигнала. Нетрудно увидеть, что оставшегося сигнала (0,06 В) вполне достаточно для работы усилителя 3Ч, обладающего чувствительностью 0,026 В.
