Вы, возможно, заметили, что форма колебаний в точке ж несколько изменилась по сравнению с точкой д и из синусоидальной стала превращаться в треугольную. К тому же размах колебаний почти не изменился, хотя числа витков катушек отличаются почти втрое (65 витков у L3 и 170 — у L4). В чем причина? — такой вопрос вполне может возникнуть у вас.

Давайте разберемся. Катушки L3 и L4 намотаны на сердечнике с высокой магнитной проницаемостью. Через катушку L3 протекает хотя и небольшой, но постоянный ток, создающий в сердечнике магнитный поток, несколько изменяющий магнитные свойства сердечника. В итоге сердечник быстрее входит в насыщение и при определенной амплитуде входного сигнала (на катушке L3) понижается коэффициент трансформации и искажается форма сигнала.

Проверить сказанное нетрудно, наблюдая на осциллографе сигнал в точке ж и уменьшая входной сигнал генератора РЧ. Размах колебаний будет плавно уменьшаться с одновременным улучшением формы их. При размахе примерно 1.5 В колебания станут синусоидальными.

Если теперь подключить входной щуп осциллографа к точке д , увидите, что размах колебаний здесь стал равным 0,5 В, т. е. коэффициент трансформации примерно соответствует соотношению витков катушек. Вот теперь можно сказать, что сердечник не насыщается и радиочастотный трансформатор работает нормально.

Правда, описанного режима в реальных условиях не будет, поскольку сигнал РЧ никогда не достигнет указанного значения. Мы его получили искусственно, чтобы удобнее было наблюдать изображение на экране осциллографа. Но если все же придется встретиться в дальнейшем с подобным явлением в аналогичных конструкциях, помните о его причине.

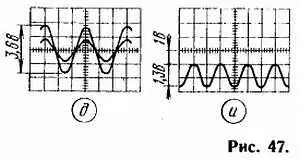

Теперь подайте на приемник прежний сигнал, подключите входной щуп осциллографа к коллектору транзистора VT2 (точка д ) и введите модуляцию колебаний РЧ (переместите ручку «Амплитуда» генератора 3Ч в другое крайнее положение). На экране появится типичная картина модулированных колебаний (рис. 47, д ).

Перенесите входной щуп в точку и — на резистор нагрузки детектора. Здесь уже будут только колебания 3Ч (рис. 47, и ) да постоянная составляющая радиочастотных колебаний (чтобы увидеть такую картину, нужно использовать осциллограф с открытым входом при автоматическом режиме работы развертки).

Следует напомнить, что хотя по ходу нашего рассказа не было подробных указаний о переключении осциллографа из автоматического режима в ждущий, такие переключения приходится делать довольно часто. Это вы должны были усвоить раньше во время работы с осциллографом.

Вот теперь можно замкнуть цепь сигнала 3Ч (соединить выводы конденсатора С4 и резистора R4), значительно уменьшить выходной сигнал генератора РЧ и установить его таким, чтобы звук в телефоне прослушивался без искажений. Если при замыкании указанной цепи в телефоне сразу появится громкий свистящий звук, свидетельствующий о самовозбуждении приемника, нужно изменить полярность подключения выводов катушки L4 или L3.

Итак, приемник работоспособен, пора принять передачу выбранной радиостанции. Отключите от контура магнитной антенны генератор РЧ (и выключите его), подключите входной щуп осциллографа к коллектору транзистора VT2 и установите наибольшую чувствительность осциллографа (он должен работать в автоматическом режиме). Поворотом ротора конденсатора переменной емкости и ориентированием макета приемника (точнее его магнитной антенны) в пространстве настройтесь на радиостанцию — на экране в этот момент появится «дорожка» наибольшей высоты. Переключив осциллограф в ждущий режим и установив соответствующую длительность развертки, сможете наблюдать на экране колебания РЧ, которые будут периодически «расплываться» (рис. 47, д ), т. е. модулироваться. В головном телефоне при этом должна быть слышна передача. Громкость звука (а также размах колебаний, контролируемых в точке д ) можно установить максимальной более точным подбором резисторов R1, R3, R4.

После этого останется подобрать вместо конденсаторов С1 и С2 на рис. 44 конденсатор такой же емкости и установить его параллельно катушке индуктивности. В случае небольших отклонений емкости от требуемой контур можно более точно настроить на радиостанцию перемещением ферритового стержня внутри каркаса с катушками L1 и L2. Если же в приемнике будет установлен подстроечный конденсатор С2 (см. рис. 43), емкость конденсатора С1 должна быть на 10…15 пФ меньше измеренной, чтобы можно было настраиваться на радиостанцию конденсатором С2 (а также и сердечником магнитной антенны).
