Б. Иванов - Осциллограф-ваш помощник (как работать с осциллографом)

Через цепь R4C4 сигнал 3Ч поступает на тот же усилитель из двух транзисторов, но теперь нагрузкой его для таких сигналов будет головной телефон BF1 из него и слышна радиопередача.

Чтобы принимать радиостанцию «Маяк», длина волны которой равна 547 м (частота — около 548 кГц), катушка L1 должна содержать 75 витков, a L2 — 8 витков провода ПЭВ-1 диаметром 0,15 мм, намотанных на отрезке стержня диаметром 8 и длиной 50 мм из феррита 400НН. Предварительно на стержень надевают бумажный каркас длиной 40 мм. На одном из концов каркаса наматывают виток к витку катушку связи, а на оставшейся поверхности размещают контурную катушку. Катушки радиочастотного трансформатора наматывают на кольце типоразмера К7х4х2 из феррита 400НН (можно 600HH); L3 содержит 65 витков, a L4 — 170 витков провода ПЭВ-1 0,1, намотанных равномерно по всей длине кольца. Конденсатор CI подбирают в процессе налаживания приемника такой емкости, чтобы приемник оказался настроенным точно на частоту радиостанции при среднем положении ротора подстроечного конденсатора С2.

Предварительно детали приемника собирают на макетной панели, чтобы проверить и подобрать (если это понадобится) режимы работы транзисторов, настроить колебательный контур магнитной антенны, определить правильность подключения выводов катушек L3, L4. Так же поступите и вы, тем более, что наша цель — не столько собрать готовую конструкцию, сколько познакомиться с происходящими в приемнике процессами и научиться управлять ими.

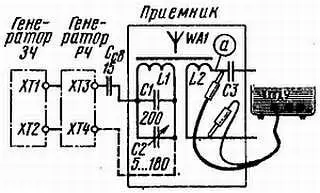

Входную цепь приемника немного измените (рис. 44) — используйте вместо подстроечного конденсатора переменный (например, КП-180) и временно установите конденсатор С1 емкостью 200 пФ. Подсоедините щупы осциллографа к выводам катушки связи L2, а колебательный контур подключите через конденсатор C свк зажиму ХТ3 генератора РЧ (зажим ХТ4 можно с контуром не соединять).

Рис. 44

Генератор РЧ придется также немного перестроить — ведь он перекрывал частоты 750…1500 кГц (длины волн 400…200 м), более высокие по сравнению с необходимыми для нашего случая. Поэтому параллельно конденсатору переменной емкости генератора (С2 на рис 32) подключите постоянный конденсатор емкостью 300 пФ и генератор будет перекрывать частоты 500…680 кГц (600.. 440 м).

Но сразу устанавливать частоту генератора равной частоте выбранной радиостанции не следует, поскольку при проверке и налаживании приемника будут помехи от сигналов радиостанции. Поэтому лучше установить более высокую либо более низкую частоту, скажем, 660 кГц (длина волны 450 м, длительность одного колебания 1,5 мкс). Кроме того, колебания генератора должны быть немодулированы (ручка «Амплитуда» на генераторе 3Ч выведена), а их амплитуда максимальна.

Теперь все готово к настройке контура магнитной антенны. Питание приемника в этом случае включать не нужно. На осциллографе устанавливают максимальную чувствительность, автоматический режим работы генератора развертки, внутреннюю синхронизацию, открытый или закрытый вход. Плавным вращением ротора конденсатора переменной емкости приемника добиваются максимального размаха колебаний (наибольшей высоты «дорожки») на экране осциллографа, как это делали при проверке работы детекторного приемника. Если это получается лишь в крайнем положении ротора, изменяют соответственно емкость конденсатора С1 (ее уменьшают, если ротор находится в положении минимальной емкости, и наоборот).

Затем генераторы 3Ч и РЧ можно временно выключить, подать на приемник питание и проверить режимы работы транзисторов в контрольных точках. «Земляной» щуп осциллографа остается в этом случае подключенным к общему проводу приемника (минус источника питания), как показано на рис. 44.

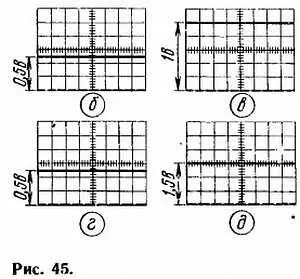

Осциллограф по-прежнему работает в автоматическом режиме с открытым входом, его линию развертки смещают на нижнее деление шкалы (рис. 45) и устанавливают кнопками входного аттенюатора чувствительность 0,2 В/дел.

Далее касаются входным щупом осциллографа вывода базы транзистора VT1 (контрольная точка б ). По отклонению линии развертки (рис. 45, б ) определяют напряжение смещения на базе. Затем касаются вывода коллектора (точка в ) транзистора и определяют напряжение на нем (рис. 45, в ). Зная напряжение питания (1,5 В), напряжение на коллекторе и сопротивление резистора нагрузки R2, нетрудно подсчитать по закону Ома коллекторный ток транзистора (током базы, также протекающим через резистор R2, можно пренебречь — он весьма мал). В данном случае он составит около 0,25 мА, что допустимо для первого каскада, усиливающего сравнительно слабые сигналы.
