Б. Иванов - Осциллограф-ваш помощник (как работать с осциллографом)

Таким образом, осциллограф стал индикатором настройки детекторного приемника на частоту радиостанции. Аналогично работают электронные индикаторы настройки, входным сигналом которых служит постоянная составляющая на нагрузке детектора.

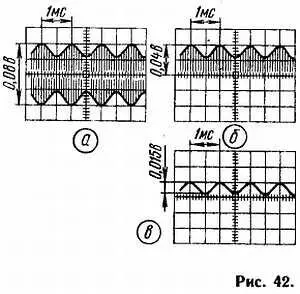

Установив максимальный выходной сигнал генератора РЧ, подключите входной щуп осциллографа (он по-прежнему должен работать с открытым входом) к точке ХТ5 и измените длительность развертки так, чтобы получилась «дорожка», аналогичная изображенной на рис. 39, в (она теперь будет со значительно меньшим размахом — 0,08 В). Введите резистором R7 в генераторе 3Ч модуляцию и, пользуясь соответствующим и кнопками длительности и режима развертки, а также ручками синхронизации, добейтесь показанной на рис. 42, а картины — модулированных колебаний РЧ. Частота модулирующего сигнала — около 1000 Гц (длительность одного колебания 1 мс). Лучшей устойчивости изображения удастся добиться при работе осциллографа в режиме внешней синхронизации от сигнала генератора 3Ч, как это делали ранее.

Переключите входной щуп осциллографа на точку ХТ7 — нижняя половина изображения пропадет (рис. 42, б ), что свидетельствует о нормальной работе детектора. А теперь подключите параллельно резистору нагрузки конденсатор С4 — радиочастотная составляющая продетектированного сигнала замкнется через него и на экране останутся лишь синусоидальные колебания модулирующего сигнала 3Ч (рис. 42, в ). Такой сигнал можно подавать на головной телефон (он должен быть высокоомный, например ТОН-2) или на усилитель 3Ч.

Вы, наверное, заметили, что катушка колебательного контура выполнена на сердечнике с высокой магнитной проницаемостью? По сути дела, это малогабаритная магнитная антенна, аналогичная используемой в переносных транзисторных радиоприемниках. Испытайте ее действие.

Отпаяв конденсатор С1 и проводник, соединяющий колебательный контур с зажимом ХТ4 генератора РЧ, подключите к точкам ХТ5 и ХТ6 входные щупы осциллографа и поднесите катушку (конечно, вместе с платой) возможно ближе к катушке генератора РЧ. На экране осциллографа появятся модулированные колебания (рис. 42, а ), размах которых будет зависеть от расстояния между катушками и от ориентации «магнитной антенны» (точнее — ферритового стержня, воспринимающего магнитную составляющую электромагнитного поля) относительно контура генератора

В итоге получился простейший радиоприемник. Подключив к нему (вместо резистора R1) головной телефон ТОН-1 или ТОН-2, можете послушать сигнал частотой 1000 Гц, выделяемый детектором из радиосигнала. Громкость звука можно изменять конденсатором переменной емкости приемника, переменным резистором выходного сигнала генератора РЧ, ориентацией приемника в пространстве, а тональность- переменным резистором «Частота» генератора 3Ч.

Это, пожалуй, наиболее популярная конструкция среди начинающих радиолюбителей. Подкупает такой приемник своей простотой, небольшим ассортиментом деталей и сравнительно высокой чувствительностью. Хотя потребляет он от источника питания немного энергии, громкость звучания малогабаритного головного телефона достаточна, чтобы прослушивать, скажем, радиостанцию «Маяк» на расстоянии сотен километров от передающей антенны.

По сравнению с приемником прямого усиления рефлексный обладает, к сожалению, недостатком — он сложен в налаживании, более склонен к самовозбуждению. И нередко начинающий конструктор остается в унынии, так и не добившись от приемника желаемых результатов. Вот почему разговор пойдет о проверке и налаживании рефлексного приемника с помощью осциллографа и изготовленных ранее генераторов 3Ч и РЧ.

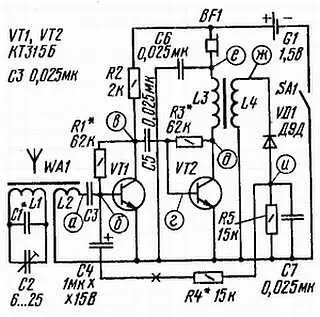

Но сначала о самом приемнике. Лучше всего воспользоваться конструкцией, разработанной в кружке физико-технического творчества Ишеевской средней школы под руководством П. П. Головина. Схема приемника приведена на рис. 43. На ней буквами обозначены контрольные точки, в которых будем просматривать с помощью осциллографа сигналы и проверять режимы работы транзисторов.

Рис. 43

Колебательный контур магнитной антенны WA1, составленный из катушки индуктивности L1 и конденсаторов С1, С2, настроен на несущую частоту принимаемой радиостанции. Через катушку связи L2 сигнал поступает на усилитель РЧ собранный на транзисторах VT1 и VT2. Нагрузкой усилителя для колебаний РЧ служит катушка L3 радиочастотного трансформатора. С ней индуктивно связана катушка L4, с которой колебания подаются на детектор, выполненный на диоде VD1. На нагрузке детектора (резистор R5) выделяется сигнал 3Ч, конденсатор С7 фильтрует радиочастотную составляющую продетектированных колебаний.
