Б. Иванов - Осциллограф-ваш помощник (как работать с осциллографом)

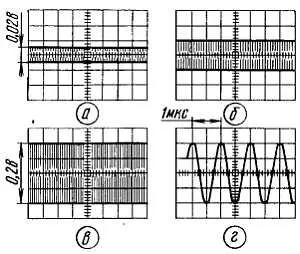

Возможно, размах «дорожки» будет небольшой (рис. 39, а ), что свидетельствует о расстройке частоты контура по отношению к частоте генератора РЧ (его частоту установите равной, например, 1 МГц, что соответствует длительности одного колебания 1 мкс). Попробуйте медленно повернуть ротор конденсатора переменной емкости в одну или другую сторону. Размах колебаний может возрастать (рис. 39, б ), что свидетельствует о приближении частоты контура к частоте генератора РЧ, а вскоре станет наибольшим (рис. 39, в ). Если это произойдет примерно в среднем положении ротора, все в порядке. В противном случае постарайтесь уменьшением числа витков (при максимальной емкости конденсатора) или подключением параллельно С2 конденсатора небольшой (10…20 пФ) емкости (если емкость конденсатора С2 оказалась максимальной) «вывести» ротор в сторону среднего положения. Можно, конечно, попытаться добиться тех же результатов изменением частоты генератора РЧ.

Добившись максимального размаха «дорожки» при нужном положении ротора конденсатора переменной емкости, установите длительность развертки 0,5 мкс/дел. и с помощью ручек синхронизации и длины развертки добейтесь на экране осциллографа изображения нескольких синусоидальных колебаний (рис. 39, г).

Рис. 39

Более устойчивое изображение получите, конечно, в ждущем режиме (при нажатой кнопке « АВТ.-ЖДУЩ.»). Измерьте размах колебаний и определите их частоту (известным вам способом — измерением длительности одного колебания и переводом полученного значения в частоту).

А теперь попробуйте подключить входной щуп осциллографа непосредственно к контуру, минуя конденсатор С3. В этом случае максимальный размах колебаний, а значит, резонансная частота контура, получится при другом положении ротора конденсатора переменной емкости. Может быть, даже придется установить ротор почти в крайнее положение— настолько сильно расстроится контур.

И, действительно, при входной емкости осциллографа 40 пФ общая емкость, подключенная параллельно катушке индуктивности, станет значительно больше первоначальной. В случае же подключения осциллографа через конденсатор С3 его влияние на контур ослабнет — ведь теперь параллельно контуру окажется подключенной емкость: С общ= С3∙ С осц/( С3+ С осц) = 17 пФ. Правда, немногим более чем вдвое упадет и уровень сигнала на входе осциллографа.

Указанным способом подключения осциллографа к резонансным цепям пользуйтесь всегда, когда нужно уменьшить влияние входной емкости осциллографа на резонансную частоту цепи. Чем меньше емкость конденсатора С3, тем слабее и влияние осциллографа на контролируемые цепи.

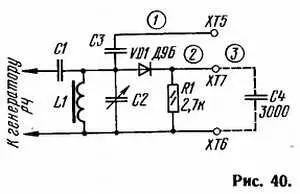

Не отключая входной щуп осциллографа от контактной точки ХТ5, подсоедините к контуру детекторную цепь (рис. 40) — диод VD1 и резистор нагрузки R1.

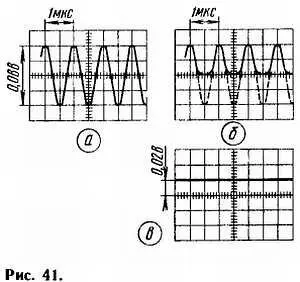

Размах колебаний упадет до 0,08 В (до подключения цепи он составлял 0,2 В) — рис. 41, а .

Переключите осциллограф в режим работы с открытым входом (кнопка переключателя 13 должна быть в отжатом положении), установите, если это понадобится, ручкой смешения луча по вертикали изображение так, чтобы центр его проходил точно по средней линии масштабной сетки (как на рис. 41, а ). Затем переключите входной щуп осциллографа на контрольную точку ХТ7 («земляной» щуп должен постоянно находиться на точке ХТ6). На экране появится изображение, показанное на рис. 41, б . Нетрудно заметить, что диод VD1 в данном случае работает как выпрямительный, «отсекая» отрицательные полупериоды синусоидальных колебаний. Форма же оставшихся колебаний зависит от сопротивления резистора нагрузки детектора — можете убедиться в этом сами, подпаяв вместо постоянного переменный резистор сопротивлением 10 или 15 кОм и перемещая его движок из одного крайнего положения в другое.

Закончив эксперимент, вновь впаяйте резистор R1 и подключите параллельно ему конденсатор С4 емкостью 1000.. 10 000 пФ. На экране появится прямая линия (рис. 41, в ), отстоящая на некотором расстоянии от линии развертки, — постоянное напряжение 0,02 В на выходе детектора. Все верно — детектор выполняет функции выпрямителя с фильтрующим конденсатором. При изменении входного сигнала РЧ (переменным резистором R3 в генераторе РЧ) линия будет «плавать» — подниматься вверх и опускаться вниз. Тот же эффект получится, если поворачивать вправо-влево ротор конденсатора переменной емкости нашего детекторного приемника, настраивая колебательный контур на резонансную частоту или расстраивая его. В момент точной настройки на резонансную частоту подъем линии развертки над средней линией масштабной сетки будет наибольшим, а значит, наибольшим будет и постоянное напряжение на выходе детектора.
