Для подсчета глубины модуляции пользуются формулой

где m — глубина модуляции, %; а и в — соответственно наибольший и наименьший размах изображения (или амплитуда колебаний), любые единицы измерения примеру, для показанного на рис. 35. б изображения глубина модуляции составит

Такова примерная глубина модуляции при максимальном выходном сигнале генератора 3Ч — она соответствует общепринятой глубине (30 %) модуляции, используемой в различных измерительных генераторах с внутренней амплитудной модуляцией. Такое значение принято и в радиовещании.

Чтобы получить более глубокую модуляцию, нужно увеличить амплитуду выходного сигнала генератора 3Ч. Наиболее просто это сделать увеличением обратной связи между его каскадами — уменьшением сопротивления подстроечного резистора R4 (см. рис. 14). На экране осциллографа увидите изображение, показанное на рис. 35. в , — пачки радиочастотных импульсов. Глубина модуляции в этом случае достигает 75 %.

После проведения этого эксперимента вновь отрегулируйте генератор 3Ч и добейтесь изображения, показанного на рис. 35, б . А затем проверьте еще один способ определения глубины модуляции — по «размытости» колебаний РЧ. Для этого нужно снять модуляцию (установить движок резистора R7 генератора 3Ч в верхнее положение) и установить длительность развертки такой, чтобы на экране осциллографа появились колебания РЧ (осциллограф может работать в режиме ждущей развертки с внутренней синхронизацией), а затем ввести модуляцию. Появится изображение, показанное на рис. 35. г . Измерив размах наибольшей и наименьшей размытостей изображения, подсчитайте по вышеприведенной формуле глубину модуляции

Итак, модулированные колебания РЧ получены. В таком виде они излучаются передающей радиостанцией Антенна же радиоприемника «улавливает» их и подводит к колебательному контуру. Если резонансная частота контура соответствует несущей частоте радиостанции, на контуре появится сигнал РЧ наибольшей амплитуды. Остается выделить из него модулирующий сигнал 3Ч, усилить его и подать на акустический преобразователь — головной телефон или динамическую головку.

Процесс выделения модулирующего сигнала — он называется детектированием — мы и пронаблюдаем с помощью осциллографа. Но вначале соберем колебательный контур L1C2 (рис 37). Для него понадобится отрезок стержня диаметром 8 и длиной 35 мм из феррита 600НН. Такой стержень можно осторожно (феррит хрупкий!) отломить от стержня большей длины, сделав предварительно круговой пропил в месте излома надфилем, напильником или ножовочным полотном. На стержень наматывают виток к витку катушку L1 — 100 витков провода ПЭВ или ПЭЛ диаметром 0,17…0,2 мм в расчете на работу в диапазоне СВ.

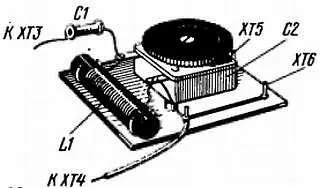

Еще понадобится конденсатор переменной емкости С2, который может быть, скажем, как и в генераторе РЧ, типа КП-180. Вместе с катушкой индуктивности конденсатор можно расположить на небольшой плате (рис. 38), на которой заранее укрепите монтажные шпильки — они одновременно будут служить контактами, к которым придется подключать осциллограф.

Рис. 37

Рис. 38

Контур подключите к генератору РЧ через конденсатор С1, а сам генератор соедините с другим генератором — 3Ч. В данном случае генератор РЧ будет выполнять роль «антенны», принимающей сигнал радиостанции. А чтобы «антенна» меньше влияла на настройку контура (ведь антенна обладает емкостью, тем большей, чем больше ее габариты), конденсатор связи C1 взят небольшой емкости.

Чтобы можно было наблюдать колебания РЧ на контуре, к нему подключен осциллограф, но также через конденсатор связи — С3. Емкость его может быть меньше по сравнению с указанной на схеме — до 10 пФ, но в этом случае амплитуда наблюдаемого на экране осциллографа сигнала также будет меньше. Если же подключить осциллограф непосредственно к контуру, размах изображения на экране резко возрастет, но входная емкость осциллографа (она равна 40 пФ) окажется подключенной параллельно контуру и изменит частоту его настройки — в этом вы убедитесь несколько позже.

Включив оба генератора (3Ч и РЧ), установите резистором R3 в генераторе РЧ наибольшую амплитуду выходного сигнала и выведите модуляцию — установите движок переменного резистора R7 в генераторе 3Ч в верхнее по схеме положение. Кнопками входного аттенюатора осциллографа установите такую чувствительность, чтобы на экране была видна яркая «дорожка» (немодулированные колебания РЧ). Осциллограф должен работать в автоматическом режиме с внутренней синхронизацией и длительностью развертки 1 мс/дел. или близкой к ней, а также с закрытым (но можно и с открытым) входом. Надеемся, что по этим указаниям вы сможете нажать нужные кнопки на осциллографе.
