Б. Иванов - Осциллограф-ваш помощник (как работать с осциллографом)

Подобные измерения проводят и для второго транзистора, измеряя напряжения на его базе (точка г ) и коллекторе (точка д ). Правда, в последнем случае чувствительность осциллографа придется установить 0,5 В/дел. Но подсчитать по результатам измерений коллекторный ток транзистора не удастся, поскольку разница напряжений источника питания и на коллекторе транзистора на осциллографе практически незаметна. В подобных случаях измеряют падение напряжения непосредственно на нагрузке. В нашем варианте «земляной» щуп осциллографа следует подключить к выводу коллектора транзистора VT2 (точка д ), а входной щуп — к плюсовому выводу источника питания. Установив соответствующую чувствительность осциллографа, удастся определить падение напряжения на нагрузке — головном телефоне BF1 (катушку L3 можно не учитывать из-за ее малого омического сопротивления). Оно составит примерно 0,1 В. Поскольку сопротивление телефона ТМ-2А равно 130 Ом, коллекторный ток транзистора составит 0,1 В: 130 Ом ~= 0,77 мА, что также приемлемо для данного каскада.

Вы, конечно, заметили, что при переключении чувствительности осциллографа, работающего с открытым входом и подключенного к исследуемой цепи с постоянным напряжением, приходится отключать входной щуп и устанавливать линию развертки на условный «нуль» отсчета. Чтобы упростить эту операцию, временно «закройте» вход осциллографа, установите нужную чувствительность, сместите линию развертки на нужную точку отсчета и только после этого «откройте» вход. Эта «маленькая хитрость» избавит вас от необходимости отключать входной щуп.

Настало время проконтролировать прохождение сигнала РЧ через каскады приемника и его детектирование. Но сначала нужно разомкнуть цепь сигнала 3Ч в точке соединения конденсатора С4 с резистором R4 (помечено на схеме крестиком). На колебательный контур магнитной антенны вновь подают немодулированный сигнал РЧ, а входной щуп осциллографа подключают к катушке связи (точка а ). Измеряют размах колебаний на резонансной частоте контура. Предположим, что он равен 0,036 В. т. е. 36 мВ (рис. 46, а ).

Такой же сигнал должен просматриваться и в точке б (на базе транзистора VT1). А вот на коллекторе транзистора VT1 (точка в) должен наблюдаться усиленный сигнал (рис. 46, в ). Коэффициент усиления каскада нетрудно подсчитать делением размаха колебаний коллекторного сигнала на размах колебаний базового сигнала. Результат получится не очень большим (в данном случае около б ), хотя сам транзистор обладает коэффициентом передачи и несколько десятков единиц.

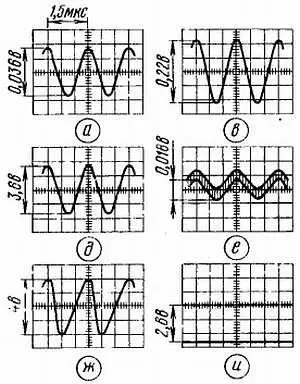

Рис. 46

И, естественно, вы ожидаете такого же усиления сигнала.

Но дело в том, что нагрузкой каскада по переменному току является не столько резистор R2, сколько входная цепь последующего каскада, обладающая меньшим сопротивлением. Она и снижает усиление. Хотите в этом убедиться?

Отключите от коллекторной цепи транзистора VT1 конденсатор С5 — и размах колебаний в точке в резко возрастет, а значит, возрастет и коэффициент усиления каскада.

Восстановите соединение конденсатора С5 с коллекторной цепью и подключите входной щуп осциллографа к выводу базы (точка г ) транзистора VT2 — изображение сигнала будет таким же, что и в точке в , что свидетельствует о передаче сигнала с каскада на каскад.

Далее подключите входной щуп осциллографа к выводу коллектора (точка д ) транзистора VT2. Размах колебаний возрастет (рис. 46, д ). Делением выходного сигнала на входной, как и в предыдущем случае, подсчитайте коэффициент усиления каскада. Здесь он несколько больше, поскольку каскад нагружен на большее сопротивление.

Переключив входной щуп на верхний по схеме вывод катушки L3 (точка е ), увидите, что размах колебаний резко упал (рис. 46, е ). Это естественно, поскольку они замыкаются на общий провод через конденсатор С6 и осциллограф контролирует лишь падение напряжения радиочастоты на этом конденсаторе. Правда, колебания в этой точке могут быть немного «размытыми» — это недостаток осциллографа, иногда возбуждающегося при работе на большой чувствительности (0,01 В/дел).

На катушке L4 (точка ж ) размах колебаний будет примерно такой же (рис. 46, ж ), что и на коллекторе транзистора VT2, т. е. на катушке L3 (ведь ее верхний по схеме вывод «заземлен» по радиочастоте через конденсатор С6). А на нагрузке детектора (точка и) никаких колебаний не будет (рис. 46, и ), но зато появится постоянное напряжение (его удастся обнаружить лишь при открытом входе осциллографа) — результат работы детектора, как выпрямителя колебаний РЧ.
