Частота колебаний определяется параметрами цепи связи.

Астабильный мультивибраторявляется разновидностью автоколебательных мультивибраторов. Астабильный мультивибратор вырабатывает прямоугольные импульсы. Изменением постоянной времени RC цепочки цепей связи можно получить прямоугольные импульсы любой желаемой ширины. Изменением значений резистора и конденсатора может быть изменена рабочая частота. Стабильность частоты мультивибратора выше, чем у типового блокинг-генератора.

Интегральной микросхемой, которая может быть использована в качестве астабильного мультивибратора является таймер 555 (рис. 29–17). Эта интегральная микросхема может выполнять много функций. Она состоит из двух компараторов, триггера, выходного каскада и разрядного транзистора.

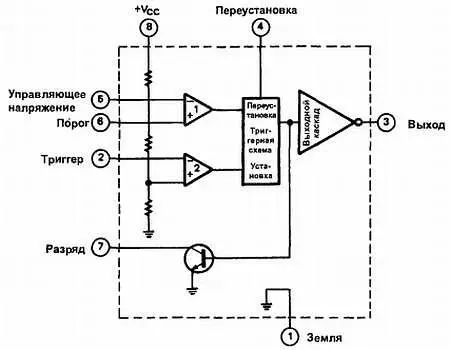

Рис. 29–17. Блок-схема интегральной микросхемы таймера 555 .

На рис. 29–18 изображена схема, в которой таймер 555 используется в качестве астабильного мультивибратора. Частота колебаний определяется резисторами R Аи R Bи конденсатором С 1. Эта цепь находит широкое применение в промышленности.

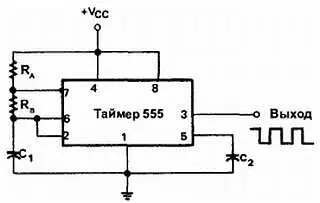

Рис. 29–18. Астабильный мультивибратор на основе таймера 555.

29-3. Вопросы

1. Нарисуйте наиболее часто встречающиеся виды несинусоидальных колебаний.

2. Что такое релаксационный генератор?

3. Приведите два примера релаксационных генераторов.

4. Нарисуйте схему блокинг-генератора.

5. Нарисуйте схему астабильного мультивибратора на основе таймера 555.

РЕЗЮМЕ

• Генератор — это невращающееся устройство, вырабатывающее переменный ток.

• Выходное напряжение генератора может быть синусоидальным, прямоугольным или пилообразным.

• Основное требование к генератору — его выходное напряжение должно иметь постоянную частоту или амплитуду.

• Когда конденсатор и катушка индуктивности соединяются параллельно, образуется колебательный контур.

• Когда к колебательному контуру прикладывается напряжение от внешнего источника, в нем возникают колебания.

• Колебания в колебательном контуре затухают из-за потерь, обусловленных наличием сопротивления.

• Для поддержания колебаний в колебательном контуре требуется положительная обратная связь.

• Генератор состоит из трех основных частей: частотоопределяющего устройства, усилителя и цепи обратной связи.

• Тремя основными типами генераторов синусоидальных колебаний являются LC генераторы, кварцевые генераторы и RC генераторы.

• Тремя основными типами LC генераторов являются генератор Хартли, генератор Колпитца и генератор Клаппа.

• Кварцевые генераторы обеспечивают большую стабильность частоты выходного сигнала, чем LC генераторы.

• RC генераторы используют резистивно-емкостные цепи для задания частоты генератора.

• Генераторы несинусоидальных колебаний вырабатывают несинусоидальные колебания.

• Генераторы несинусоидальных колебаний генерируют колебания прямоугольной, пилообразной или треугольной формы или комбинацию этих форм.

• Релаксационный генератор — это основа всех генераторов несинусоидальных колебаний.

• Релаксационный генератор запасает энергию в реактивной компоненте в течение части цикла колебаний.

• Примерами релаксационных генераторов являются блокинг-генераторы и мультивибраторы.

Глава 29. САМОПРОВЕРКА

1. Перечислите части генератора и объясните, какой вклад в работу генератора вносит каждая часть.

2. Объясните, как можно поддерживать колебания в колебательном контуре?

3. Каковы главные типы генераторов синусоидальных колебаний?

4. Как используются кварцы в схемах генераторов?

5. Чем генератор несинусоидальных колебаний отличается от генератора синусоидальных колебаний?

6. Из каких компонентов состоят генераторы несинусоидальных колебаний?

ЦЕЛИ

После изучения этой главы студент должен быть в состоянии:

• Перечислить способы, с помощью которых можно изменить форму сигнала.

• Объяснить зависимость формы сигнала от вида частотных характеристик формирующих цепей.

• Дать определения длительности импульса, скважности, времени нарастания и времени спада амплитуды сигнала, отрицательного и положительного выбросов , а также «звона».
