Эрл Гейтс - Введение в электронику

1. Что такое генератор?

2. Как работает колебательный контур?

3. Что надо сделать для поддержания колебаний в колебательном контуре?

4. Нарисуйте блок-схему генератора.

5. Каковы функции основных частей генератора?

Генераторы синусоидальных колебаний— это генераторы, вырабатывающие напряжение синусоидальной формы. Они классифицируются согласно их частотозадающим компонентам. Тремя основными типами генераторов синусоидальных колебаний являются LC генераторы, кварцевые генераторы и RC генераторы.

LC генераторы используют колебательный контур из конденсатора и катушки индуктивности, соединенных либо параллельно, либо последовательно, параметры контура определяют частоту колебаний. Кварцевые генераторы подобны LC генераторам, но обеспечивают более высокую стабильность колебаний. LC генераторы и кварцевые генераторы используются в диапазоне радиочастот. Они не подходят для применения на низких частотах. Для применения на этих частотах используются RC генераторы, имеющие резистивно-емкостную цепь для задания частоты колебаний.

Тремя основными типами LC генераторов являются генератор Хартли, генератор Колпитца и генератор Клаппа.

На рис. 29-2 и 29-3 изображены два основных типа генератора Хартли. Катушка с отводом в колебательном контуре указывает, что эти цепи являются генераторами Хартли. Недостатком генератора Хартли с последовательной обратной связью (рис. 29-2) является то, что через часть колебательного контура течет постоянный ток. В генераторе Хартли с параллельной обратной связью постоянный ток в колебательный контур не поступает, так как в цепь обратной связи включен конденсатор.

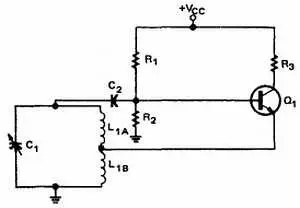

Рис. 29-2. Генератор Хартлис последовательной обратной связью.

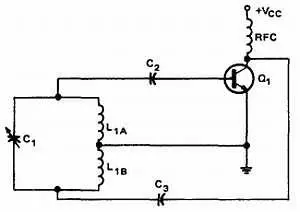

Рис. 29-3. Генератор Хартлис параллельной обратной связью.

Генератор Колпитца (рис. 29-4) похож на генератор Хартли с параллельной обратной связью, за исключением того, что катушка с отводом заменена двумя конденсаторами. Генератор Колпитца стабильнее, чем генератор Хартли и чаще используется.

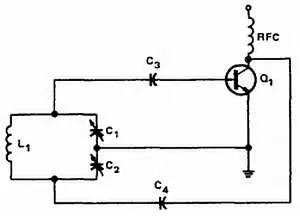

Рис. 29-4. Генератор Колпитца.

Генератор Клаппа (рис. 29-5) является разновидностью генератора Колпитца. Основным отличием является добавление конденсатора, включенного последовательно с индуктивностью в колебательный контур. Этот конденсатор позволяет изменять частоту генератора.

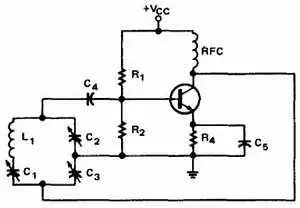

Рис. 29-5. Генератор Клаппа.

Изменения температуры, старение компонентов и изменение требований к нагрузке служит причиной нестабильности генераторов. Если требуется высокая стабильность параметров генерируемого сигнала, используются кварцевые генераторы.

Кварц — это материал, преобразовывающий механическую энергию в электрическую, когда к нему прикладывают давление, и электрическую энергию в механическую, под воздействием напряжения. Когда к кристаллу кварца приложено переменное напряжение, кристалл начинает растягиваться и сжиматься, создавая механические колебания, частота которых соответствует частоте переменного напряжения.

Кварцы обладают собственной частотой колебаний, обусловленной их структурой. Если частота приложенного переменного напряжения совпадает с собственной частотой, колебания кристалла ярко выражены. Если частота приложенного переменного напряжения отличается от собственной частоты кварца, кристалл колеблется слабо.

Частота механических колебаний кристалла кварца является величиной постоянной, что делает его идеальным для использования в генераторах.

В качестве генераторных кристаллов кроме кварца используются также турмалин и сегнетова соль. Сегнетова соль наиболее электрически активна, но легко разрушается. Турмалин имеет наименьшую электрическую активность, но большую прочность. Кварц лучше всего подходит для использования в генераторах: он имеет хорошую электрическую активность, достаточно прочен и поэтому чаще всего используется в качестве генераторного кристалла.
