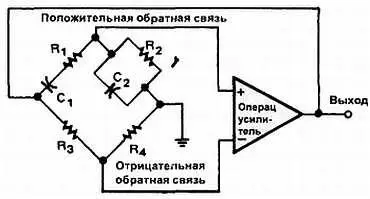

На рис. 29–13 изображен мостовой генератор Вина на интегральной микросхеме. Инвертирующий и неинвертирующий входы операционного усилителя идеальны для использования в генераторе на основе моста Вина. Усиление операционного усилителя высокое, что компенсирует все потери в цепи.

Рис. 29–13. Генератор на основе моста Винана интегральной микросхеме .

29-2. Вопросы

1. Каковы три типа генераторов синусоидальных колебаний?

2. Нарисуйте схемы трех типов LC генератора.

3. Чем отличается генератор Колпитца от генератора Хартли?

4. Как можно улучшить стабильность LC генератора?

5. Каковы два типа RC генераторов, используемых для получения синусоидальных колебаний?

Генераторы несинусоидальных колебанийгенерируют несинусоидальные колебания. Это не какая-то особая форма колебаний. Несинусоидальные колебания могут иметь прямоугольную, пилообразную или треугольную форму или комбинацию этих форм. Общей характеристикой для всех генераторов несинусоидальных колебаний является то, что все они — релаксационные генераторы. Релаксационный генераторзапасает энергию в реактивной компоненте в течение одной фазы цикла колебаний и постепенно отдает ее в течение релаксационной фазы цикла.

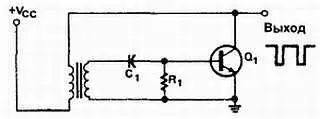

Релаксационными генераторами являются блокинг-генераторы и мультивибраторы . На рис. 29–14 изображена схема блокинг-генератора.

Рис 29–14. Блокинг-генератор.

Причиной названия является то, что транзистор легко переводится в режим блокирования (запирания). Условие блокирования определяется разрядом конденсатора C 1. Конденсатор C 1заряжается через переход эмиттер-база транзистора Q 1. Однако когда конденсатор C 1заряжен, у него есть только один путь разряда — через резистор R 1. Величина постоянной времени RC цепочки из резистора и конденсатора С 1, устанавливает, как долго транзистор будет заперт (блокирован), а также определяет частоту колебаний. Большая постоянная времени соответствует низкой частоте, а маленькая постоянная времени — высокой частоте.

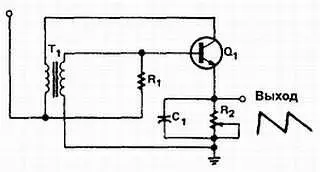

Если выходное напряжение взять с RC цепочки в эмиттерной цепи транзистора, то оно будет иметь пилообразную форму (рис. 29–15).

Рис. 29–15. Напряжение пилообразной формы, генерируемое блокинг-генератором.

RC цепочка определяет частоту колебаний и создает пилообразное напряжение. На транзистор подано напряжение смещения в прямом направлении через резистор R 1. Как только транзистор Q 1начинает проводить, конденсатор С 1быстро заряжается. Положительный потенциал на верхней обкладке конденсатора С 1смещает эмиттерный переход в обратном направлении, запирая транзистор Q 1. Конденсатор С 1разряжается через резистор R 2, образуя задний фронт пилообразного импульса. Когда конденсатор С 1разряжается, транзистор опять смещается в прямом направлении и начинает проводить, повторяя процесс.

Конденсатор С 1и резистор R 2определяют частоту колебаний. Сделав резистор R 2переменным, можно изменять частоту колебаний. Если резистор R 2имеет высокое сопротивление, постоянная времени RC цепочки велика и частота колебаний низка. Если резистор R 2имеет низкое сопротивление, постоянная времени RC цепочки уменьшится и частота колебаний возрастет.

Мультивибратор— это релаксационный генератор, который может находиться в одном из двух временно стабильных состояний, и быстро переключаться из одного состояния в другое.

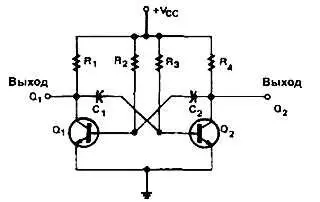

На рис. 29–16 изображена основная схема автоколебательного мультивибратора.

Рис. 29–16. Автоколебательный мультивибратор.

Основой генератора являются два каскада, связанные между собой таким образом, что на вход каждого каскада подается сигнал с выхода другого каскада. Когда один каскад открыт, другой заперт до тех пор, пока эти условия не поменяются местами. Цепь самовозбуждается благодаря наличию положительной обратной связи.
