Эрл Гейтс - Введение в электронику

Рис. 30-7. Период сигнала.

Длительность импульса— это длина импульса по оси времени.

Рис. 30-8. Длительность импульса сигнала.

Скважность— это отношение длительности импульса к его периоду. Скважность может быть представлена как процентное отношение времени существования импульса в течение каждого периода к периоду.

Все импульсы имеют время нарастания и время спада. Время нарастания— это время, требуемое для увеличения импульса от 10 % до 90 % от величины максимальной амплитуды. Время спада— это время, за которое импульс уменьшается от 90 % до 10 % от величины максимальной амплитуды (рис. 30-9).

Рис. 30-9. Время нарастания импульса и время спада импульса измеряются на уровнях 10 % и 90 % от максимальной амплитуды сигнала.

Форма отрицательныхи положительных выбросови «звон», т. е. возникновение высокочастотных затухающих колебаний, показаны на рис. 30–10.

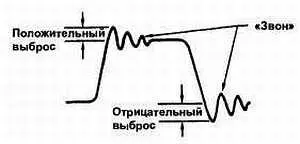

Рис. 30–10. Положительный выброс, отрицательный выброс и «звон».

Положительный выброс наблюдается, когда передний фронт импульса превышает его максимальное значение. Отрицательный выброс имеет место, когда задний фронт импульса превышает его минимальное значение. Оба эти явления наблюдаются при возникновении затухающих колебаний (при ударном возбуждении), и известны, как «звон». Явления эти нежелательны, но существуют вследствие несовершенства цепей.

30-1. Вопросы

1. Дайте определение концепции частотных характеристик .

2. Как конструируются следующие колебания согласно концепции частотных характеристик?

а. Прямоугольные колебания

б. Пилообразные колебания.

3. Что такое периодическое колебание?

4. Что такое скважность?

5. Нарисуйте примеры положительного выброса, отрицательного выброса и «звона» в применении к реальному сигналу.

RC цепь может изменять форму сложных сигналов так, что выходная форма будет совсем не похожа на входную. Величина искажения определяется постоянной времени RC цепи. Тип искажения определяется выходной компонентой, включенной параллельно выходу. Если параллельно выходу включен резистор, то цепь называется дифференцирующей. Дифференцирующая цепь используется в цепях синхронизации, для получения узких импульсов из прямоугольных, а также для получения переключающих импульсов и меток. Если параллельно выходу включен конденсатор, то цепь называется интегрирующей. Интегрирующая цепь используется в цепях формирования сигналов в радио, телевидении, радиолокаторах и в компьютерах.

На рис. 30–11 изображена дифференцирующая цепь.

Рис. 30–11. Дифференцирующая цепь.

Напомним, что сложные сигналы состоят из основной частоты и большого числа гармоник. Когда сложный сигнал поступает на дифференцирующую цепь, она влияет на каждую частоту по разному. Отношение емкостного сопротивления ( Х с) к R для каждой гармоники различно. Это приводит к тому, что каждая гармоника сдвигается по фазе и уменьшается по амплитуде в разной степени. В результате исходная форма сигнала искажается. На рис. 30–12 показано, что происходит с сигналом прямоугольной фор- мы, прошедшим дифференцирующую цепь. На рис. 30–13 показано влияние различных постоянных времени RC цепи.

Рис. 30–12. Преобразование сигнала прямоугольной формы на выходе дифференцирующей цепи.

Рис. 30–13. Влияние различных постоянных времени на форму выходного сигнала дифференцирующей цепи.

Интегрирующая цепь подобна дифференцирующей, за исключением того, что параллельно выходу включен конденсатор (рис. 30–14). На рис. 30–15 показано, как изменяется форма прямоугольного сигнала, прошедшего интегрирующую цепь. Интегрирующая цепь искажает сигнал не так, как дифференцирующая.
