Рис. 30–14. Интегрирующая цепь.

Рис. 30–15. Преобразование сигнала прямоугольной формы на выходе интегрирующей цепи.

На рис. 30–16 показано влияние различных постоянных времени RC цепи.

Рис. 30–16. Влияние различных постоянных времени на форму выходного сигнала интегрирующей цепи.

Другим типом цепи, изменяющим форму сигнала, является ограничительсигнала (рис. 30–17). Цепь ограничения может быть использована для обрезания пиков приложенного сигнала, для получения прямоугольного сигнала из синусоидального, для удаления положительных или отрицательных частей сигнала или для поддержания амплитуды входного сигнала на постоянном уровне. Диод смещен в прямом направлении и проводит ток в течение положительного полупериода входного сигнала. В течение отрицательного полупериода входного сигнала диод смещен в обратном направлении и ток не проводит. На рис. 30–17 показана форма сигнала на входе ограничителя: отрицательная часть входного сигнала обрезана. Цепь является, по существу, однополупериодным выпрямителем.

Рис. 30–17. Последовательный диодный ограничитель.

Рис. 30–18. Выходной сигнал при перемене полярности диода в цепи ограничителя.

Используя напряжение смещения можно регулировать величину обрезаемого сигнала. На рис. 30–19 изображен последовательный ограничитель со смещением. Диод не может проводить до тех пор, пока входной сигнал не превысит напряжение смещения.

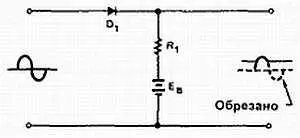

Рис. 30–19. Последовательный диодный ограничитель со смещением.

На рис. 30–20 показан выходной сигнал, полученный в результате перемены полярности диода и напряжения смещения в последовательном ограничителе.

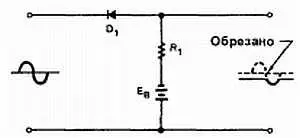

Рис. 30–20. Выходной сигнал при перемене полярности диода и источника смещения в смещенном последовательном диодном ограничителе.

Цепь параллельного ограничения выполняет те же функции, что и последовательный ограничитель (рис. 30–21). Разница состоит в том, что диод включен параллельно выходу. Эта цепь обрезает отрицательную часть входного сигнала.

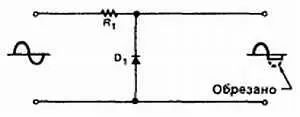

Рис. 30–21. Параллельный диодный ограничитель.

На рис. 30–22 показано влияние перемены полярности диода. Параллельный ограничитель может быть смещен для изменения уровня ограничения сигнала, как показано на рис. 30–23 и рис. 30–24.

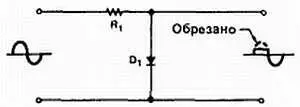

Рис. 30–22.Перемена полярности диода в параллельном диодном ограничителе.

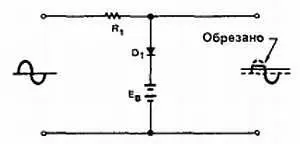

Рис. 30–23. Параллельный диодный ограничитель со смещением.

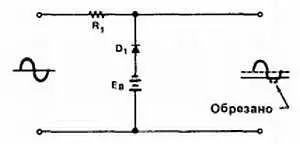

Рис. 30–24. Перемена полярности диода и источника смещения в смещенном параллельном диодном ограничителе.

Если необходимо ограничить сигнал и с положительной, и с отрицательной сторон, используются два смещенных диода, включенных параллельно выходу (рис. 30–25). Это позволяет получить выходной сигнал с амплитудой, не превышающей заранее определенный положительный и отрицательный уровень. При таком преобразовании выходной сигнал приобретает форму, близкую к прямоугольной. Следовательно, эта цепь называется генератором прямоугольных колебаний.

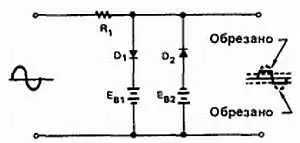

Рис. 30–25. Ограничитель, используемый для ограничения сигнала и с положительной, и с отрицательной сторон.
