Кристаллическая пластинка размещается между двумя металлическими пластинами, которые прижимаются пружинами для того, чтобы обеспечить электрический контакт этих пластин с кристаллом. После этого кристалл помещается в металлический корпус. На рис. 29-6 изображено схематическое обозначение кристалла. На схемах кристаллы обозначаются буквами Y и XTAL.

Рис. 29-6. Схематическое обозначение кварца.

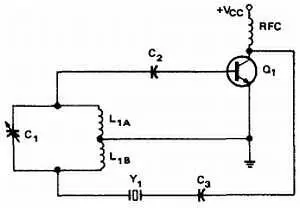

На рис. 29-7 изображена схема генератора Хартли с параллельной обратной связью с добавлением кварца. Кварц включен последовательно в цепь обратной связи. Если частота колебательного контура отклоняется от частоты кварца, импеданс кварца увеличивается, уменьшая глубину обратной связи. Это приводит к изменению частоты колебательного контура.

Рис. 29-7. Генератор Хартлис параллельной обратной связью, включающей кварц.

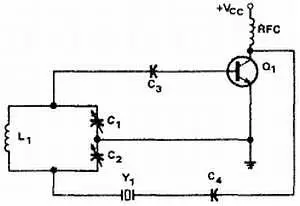

На рис. 29-8 изображен генератор Колпитца с кварцем, включенным так же как и в генераторе Хартли. Кварц управляет величиной обратной связи. Колебательный LC контур может быть настроен на частоту кварца.

Рис. 29-8. Кварцевый генератор Колпитца.

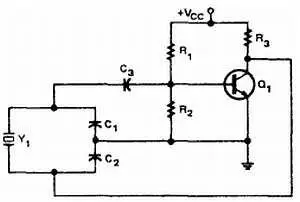

На рис. 29-9 изображен генератор Пирса. Эта схема подобна генератору Колпитца, за исключением того, что катушка индуктивности в колебательном контуре заменена кварцем. Кварц управляет импедансом колебательного контура, что определяет величину обратной связи и стабилизирует генератор.

Рис. 29-9. Генератор Пирса.

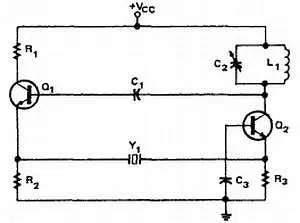

На рис. 29–10 изображен генератор Батлера. Схема собрана на двух транзисторах, использует колебательный контур и кварц для определения и стабилизации частоты колебаний. Колебательный контур должен быть настроен на частоту кварца, в противном случае генератор не будет работать. Преимущество генератора Батлера в том, что к кварцу приложено небольшое напряжение, уменьшающее его механические деформации. Заменив элементы колебательного контура, генератор можно заставить работать на частоте одной из гармоник кварца.

Рис. 29–10. Генератор Батлера.

RC генераторы используют для задания частоты резистивно-емкостную цепь. Существуют два основных типа RC генераторов синусоидальных колебаний: генератор с фазосдвигающей цепью и генератор на основе моста Вина.

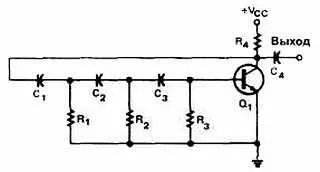

Генератор с фазосдвигающей цепью — это обычный усилитель с фазосдвигающей RC цепью обратной связи (рис. 29–11).

Рис. 29–11. Генератор с фазосдвигающей цепью.

Обратная связь должна сдвигать фазу сигнала на 180 градусов. Так как емкостное сопротивление изменяется при изменении частоты, то эта компонента чувствительна к частоте. Стабильность улучшается при уменьшении величины фазового сдвига на каждой RC цепочке. Однако, на комбинации RC цепочек имеют место потери мощности. Транзистор должен иметь достаточно высокий коэффициент усиления для компенсации этих потерь.

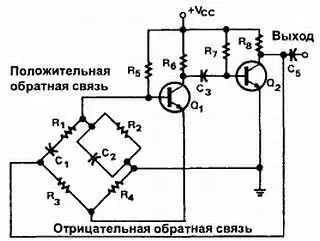

Генератор на основе моста Вина — это двухкаскадный усилитель с цепью опережения-запаздывания и делителем напряжения (рис. 29–12).

Рис. 29–12. Генератор на основе моста Вина.

Цепь опережения-запаздывания состоит из последовательной ( R 1 C 1) цепочки и параллельной ( R 2 C 2) цепочки. Схема называется цепью опережения запаздывания потому, что выходное напряжение на некоторых частотах опережает входное напряжение по фазе, а на некоторых частотах отстает от него. На резонансной частоте сдвиг фаз равен нулю и выходное напряжение максимально. Резисторы R 3и R 4образуют цепь делителя напряжения, используемого для отрицательной обратной связи. Положительная обратная связь подается на базу, а отрицательная обратная связь на эмиттер генераторного транзистора Q 1. Выход транзистора Q 1через емкость связан с базой транзистора Q 2, который усиливает напряжение и сдвигает его по фазе на 180 градусов. Выход транзистора Q 2связан с мостовой цепью.
