3. Какие факторы влияют на усиление транзистора, и что может быть сделано для их компенсации?
4. Как поданное напряжение смещения влияет на класс работы усилителя?
5. Какой фактор необходимо учесть при соединении одного усилителя с другим?
6. Как метод связи, используемый для соединения усилителей, влияет на его рабочий диапазон частот?
7. При каких условиях могут использоваться усилители постоянного тока?
8. Как решается проблема температурной стабильности в усилителях постоянного тока с большим коэффициентом усиления?
9. В чем основные отличия между усилителями напряжения звуковой частоты и усилителями мощности звуковой частоты?
10. Каковы практические преимущества использования квазикомплементарного усилителя мощности перед комплементарным двухтактным усилителем?
11. Чем видеоусилитель отличается от усилителя звуковой частоты?
12. Какой фактор ограничивает усиление видеоусилителя на высоких частотах?
13. Для чего предназначен усилитель радиочастоты?
14. Для чего используются усилители промежуточной частоты?
15. Перечислите три каскада операционного усилителя и опишите их функции.
16. Где используются операционные усилители?
ЦЕЛИ:
После изучения этой главы студент должен быть в состоянии:
• Описать генератор и его назначение.
• Перечислить основные требования к генератору.
• Объяснить, как работает колебательный контур и как он связан с генератором.
• Нарисовать блок-схему генератора.
• Знать схемы LC, RC и кварцевого генераторов синусоидальных колебаний.
• Знать схемы генераторов несинусоидальных релаксационных (затухающих) колебаний.
• Нарисовать примеры генераторов синусоидальных и несинусоидальных колебаний.
Генератор — это невращающееся устройство, вырабатывающее переменный ток. Генераторы интенсивно используются в электронике: в радиоприем никах и телевизорах, в системах связи, в компьютерах, в промышленных системах управления и в устройствах точного измерения времени. Без генераторов не существовали бы очень многие электронные устройства.
29-1. ОСНОВЫ ГЕНЕРАТОРОВ
Генератор— это электрическая цепь, генерирующая периодический сигнал переменного тока. Частота сигнала может изменяться от нескольких герц до многих миллионов герц. Электронный генератор является альтернативой механическому генератору, используемому для получения электроэнергии. Преимуществом электронного генератора является отсутствие движущихся частей и значительно большая ширина диапазона, в котором может генерироваться сигнал. Выходное напряжение генератора может быть синусоидальным, прямоугольным или пилообразным, в зависимости от типа генератора. Основным требованием к генератору является постоянство частоты и амплитуды генерируемого напряжения.
Когда катушку индуктивности и конденсатор соединяют параллельно, они образуют цепь, называемую колебательным контуром. При возбуждении колебательного контура внешним источником постоянного тока, в нем возникают колебания; это означает, что в нем начинает течь переменный ток. Вследствие большого сопротивления цепи, колебания в колебательном контуре могут не возникнуть, так как сопротивление колебательного контура поглощает энергию тока и колебания в цепи затухают.
Для поддерживания колебаний в колебательном контуре рассеянную энергию необходимо восполнить. Это восполнение энергии осуществляется с помощью положительной обратной связи. Положительная обратная связь — это подача в колебательный контур части выходного сигнала для поддержки колебаний. Сигнал обратной связи должен быть в фазе с сигналом в колебательном контуре.

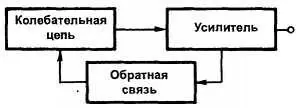

На рис. 29-1 изображена блок-схема генератора.
Рис. 29-1. Блок-схема генератора.
Структурное устройство генератора можно разбить на три части. Частотозадающей цепью генератора обычно является LC колебательный контур. Усилитель увеличивает амплитуду выходного сигнала колебательного контура. Цепь обратной связи подает необходимое количество энергии в колебательный контур для поддержки колебаний. Генератор — это схема с обратной связью, использующая постоянный ток для получения колебаний переменного тока.
29-1. Вопросы
