Два других варианта управляемых генераторов приведены ниже.

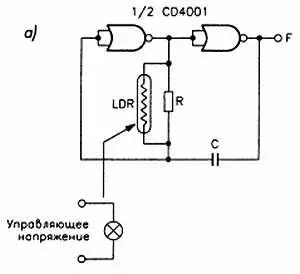

На рис. 2.92 а представлен классический мультивибратор (см. главу 5 , раздел « Классические импульсные устройства »), у которого частота генератора определяется параметрами RC-цепи.

Для регулировки цепи использован фоторезистор, сопротивление которого зависит от освещенности и изменяется путем варьирования напряжения на лампочке. Достоинством устройства является полная развязка цепи управления и генератора.

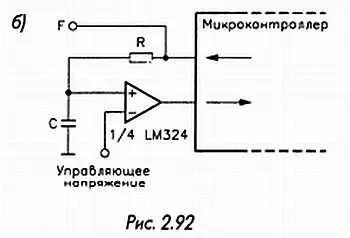

На рис. 2.92 б показан фрагмент схемы ГУН на базе микроконтроллера. На выходе в точке F формируется последовательность стандартных импульсов с частотой, заданной программным способом (как в случае аналого-цифрового преобразователя). Эта последовательность поступает на интегрирующую RC-цепочку, которая преобразует ее в постоянное напряжение, зависящее от частоты. Оно подается на один из входов операционного усилителя и сравнивается с поданным на второй вход управляющим напряжением. Разностный сигнал используется микроконтроллером для задания частоты, соответствующей уровню управляющего сигнала.

Первое включение только что собранного устройства — это всегда волнующий момент, итог длительных трудов по разработке и изготовлению, которому, возможно, предшествовали долгие недели размышлений над принципиальной схемой. Но иногда вместо удовлетворения от безошибочной работы приходит разочарование, вызванное непредвиденными обстоятельствами, или, хуже того, полный провал. Тогда для устранения неисправностей понадобится несколько необходимых приборов — от обыкновенного мультиметра до многоканального логического анализатора.

На стадии наладки неработающего устройства важной составляющей успеха является умение мыслить логически, способность к анализу и синтезу. Наличие микропроцессора не всегда поможет, поскольку иногда очень трудно определить, что является источником неисправности — технический дефект схемы или ошибка в программном обеспечении. Устранение неисправностей — хорошая школа для начинающих и не только для них!

ИСКУССТВЕННАЯ НАГРУЗКА

Тестирование источника питания или аналогичной схемы проходит через стадию поиска и выбора нагрузки, позволяющей моделировать реальные условия работы устройства. Для небольших мощностей в качестве пробной нагрузки вполне можно использовать резистор.

Иная ситуация возникает, например, с источником постоянного напряжения, способным обеспечить ток порядка 5 А при выходном напряжении около 30 В. Параллельное и последовательное включение нескольких резисторов представляется трудной задачей, особенно для рассеивания мощности 150 Вт.

Значительно удобнее использовать автомобильные лампы. Существует богатый выбор таких ламп мощностью от 5 Вт (для габаритных огней) до 40 Вт и более (лампы для фар). Есть также лампы мощностью 21 Вт (для стоп-сигналов). Самым распространенным напряжением является 12 В при большом допуске сверху, поскольку при движении автомобиля со средней скоростью генератор обеспечивает напряжение 14,4 В. Последовательное соединение двух ламп позволяет удвоить это напряжение. Упомянутый выше источник питания можно протестировать, если подключить к нему четыре лампы 12 В/40 Вт с последовательно-параллельным соединением 2x2 (рис. 3.1).

Для более высоких напряжений подойдут лампы, работающие от сети, а также специальные резисторы, применяемые для нагрева (в конвекторах и др.). При особенно высокой мощности источника питания в качестве нагрузки можно использовать электролитическую ванну. Для этого в подсоленную воду опускают две не соприкасающиеся между собой металлические полоски достаточного сечения. Подобную операцию настоятельно рекомендуется проводить в хорошо проветриваемом помещении или на улице. В любом случае мощность будет рассеиваться главным образом в форме тепла.

Поэтому необходимо принять элементарные меры противопожарной безопасности, а также защищать глаза от интенсивного светового излучения лампы даже при небольших ее размерах.
