РЕМОНТ ПЕРЕКЛЮЧАТЕЛЯ

Срок службы поворотного переключателя во многом зависит от интенсивности его использования, а следовательно, от его роли в работе устройства. Довольно часто переключатели приходится заменять или, если вы имеете дело с оригинальной моделью, ремонтировать. Как правило, неисправность возникает из-за того, что контактный лепесток недостаточно сильно прижимается к проводящим дорожкам. Иногда, чтобы восстановить функционирование переключателя, достаточно немного подогнуть пружину, нажимающую на лепесток. Может оказаться, что неисправность носит более серьезный характер и требуется замена всего устройства или его части. В этом случае можно взять аналогичные детали от более распространенной модели и каким-то образом подогнать их. Случается также, что неисправность вызвана просто потерей шарика, это особенно часто встречается у более ранних моделей, не имеющих крышки. Такую неисправность легко устранить, подобрав на замену шарик подходящего размера (например, от шарикоподшипника).

СТАРЕНИЕ КОНДЕНСАТОРОВ

Как правило, с явлениями старения и износа в электронике приходится сталкиваться довольно редко. Компоненты схем обычно выходят из строя из-за ошибок при эксплуатации или из-за длительного нагрева. Однако случается, что электролитические конденсаторы со временем приходят в негодность из-за высыхания электролита. В основном это относится к алюминиевым конденсаторам, однако старению подвержены также и малогабаритные танталовые конденсаторы. При этом нет никаких внешних признаков дефекта, что в значительной степени усложняет диагностику. Невозможно выделить определенные типы схем, наиболее подверженных этой неисправности. Она может затронуть конденсаторы RC-цепей или схем установки начального состояния микроконтроллеров, разделительные конденсаторы и т. д. Поэтому все конденсаторы, вызывающие подозрение, следует проверить с помощью тестера. При обнаружении неисправного компонента его необходимо заменить.

ОСНАСТКА ПРИ ИЗМЕРЕНИЯХ

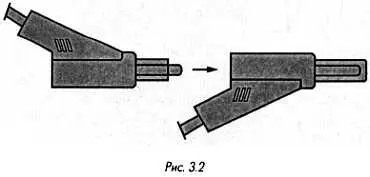

Часто при проведении электрических измерений в небольшой лаборатории количество шнуров, соединяющих приборы, оказывается слишком велико для эффективной работы. Для соединения измерительных приборов между собой можно использовать шнуры со стандартными наконечниками. Слишком длинные шнуры превращают рабочий стол в джунгли. Предпочтительнее работать с несколькими короткими шнурами разных цветов, снабженных наконечниками типа «банан». На таких наконечниках есть гнезда, что позволяет вставлять их один в другой, увеличивая длину шнура (рис. 3.2).

При отсутствии защитной изоляции следует надеть на неиспользуемые металлические части отрезки изолирующей трубки, чтобы избежать короткого замыкания. Знаменитые зажимы типа «крокодил» сейчас практически не используются для подключения схемы к источнику питания. Им на смену пришли зажимы, припаянные или закрепленные винтом на конце шнура, другой конец которого снабжен наконечником типа «банан». Напряжение сети подводится к схеме при помощи сетевого шнура, оснащенного вилкой, применение двух отдельных шнуров недопустимо. Закрепление сетевого шнура на макете осуществляется пайкой или с помощью винтовых зажимов.

Во время тестирования под схему, еще не помещенную в корпус, подкладывается картон или другой изолирующий материал. Чтобы тестируемая плата не упала при натягивании сетевого шнура, его следует закрепить (например, с помощью неметаллических зажимов). Обычно экспериментатор устанавливает небольшой распределительный щит, состоящий из сетевой розетки, светового индикатора, предохранителя и двухполюсного выключателя. Такой щит прочно крепится в нужном месте на краю рабочего стола. Это снижает риск ошибочных действий, а также обеспечивает безопасность и удобство работы.

ИЗМЕРЕНИЕ ТОКА

Измерение тока — это довольно тонкая операция, при выполнении которой следует учитывать потенциалы точек подключения. Постоянный ток можно определить по напряжению на выводах резистора, включенного последовательно с нагрузкой в точке, наиболее близкой к заземлению. Такой вариант схемы является относительно простым, если не учитывать возможной проблемы нагревания резистора. Впрочем, ее можно решить с помощью параллельного соединения. Достаточно усилить напряжение, величина которого выбирается минимальной, чтобы получить надежный сигнал.
