Значительно сложнее измерить переменный ток, особенно если схема связана с сетью. Существует оригинальное решение этой проблемы с помощью трансформатора тока. Известно, что проводник с током создает магнитное поле, напряженность которого пропорциональна этому току. Если расположить датчик, в данном случае катушку, в непосредственной близости от проводника, можно уловить, а затем обработать наведенный в катушке сигнал.

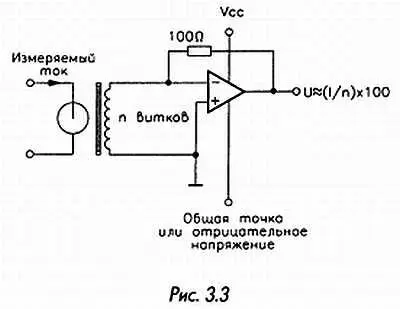

На практике удобно использовать тороидальный сердечник (такие компоненты применяются в антипомеховых дросселях), намотав на него большое число витков эмалированного провода малого сечения. Количество витков должно быть тем больше, чем выше измеряемый ток. Проводник с измеряемым током пропускают сквозь тороидальный сердечник. Таким образом формируется первичная обмотка трансформатора (рис. 3.3). Ток во вторичной обмотке надо значительно снизить, чтобы иметь возможность обработать его с помощью операционного усилителя, включенного по схеме преобразователя тока в напряжение.
Например, ток силой 0,5 А в первичной обмотке создаст ток 5 мА во вторичной обмотке при 100 витках провода и напряжении 0,5 В на выходе усилителя. Это значение соответствует номиналу резистора, указанному на рис. 3.3. Форма сигнала сохраняется, поэтому, чтобы получить постоянное напряжение, потребуется выполнить операции выпрямления и фильтрации. Большое преимущество схемы такого типа — полная изоляция измеряемого проводника от цепи обработки сигнала. Именно этот принцип используется в электроизмерительных клещах. В некоторых случаях можно подключить амперметр непосредственно ко вторичной обмотке трансформатора.
РЕЖИМ КОРОТКОГО ЗАМЫКАНИЯ
На стадии наладки или тестирования схемы иногда требуется выполнить временное замыкание двух точек, чтобы проверить работу управляющей схемы реле или светодиода в режиме короткого замыкания, прежде чем монтировать схему стабилизатора в корпус. Включение мультиметра, выполняющего функцию амперметра и рассчитанного на соответствующий ток, вполне заменяет рискованную процедуру замыкания проводов. Измерительные щупы обеспечат электрический контакт, в то время как предохранитель, включенный последовательно с амперметром, гарантирует безопасность этого временного соединения.
После подобных манипуляций, как и всегда после использования мультиметра в качестве амперметра, измерительные провода сразу необходимо переместить в гнезда вольтметра. Это дает гарантию того, что при следующем использовании мультиметра в схеме или, что еще хуже, в сети не произойдет случайное короткое замыкание.
ДЕМОНТАЖ КОМПОНЕНТОВ С ПЕЧАТНЫХ ПЛАТ
Изготовление отсоса для припоя
Специальный паяльник с отсосом для припоя, применяемый для демонтажа компонентов, крайне дорог, поэтому его покупка оправдана только в случае проведения интенсивных ремонтных работ. Нужное приспособление несложно сделать своими руками. Для этого понадобится небольшой компрессор, имеющий всасывающий вход. Чтобы включать компрессор, удобно использовать педаль. Тогда руки останутся свободными для работы. Пластмассовая трубка малого диаметра, подобная трубкам для аэрации аквариумов, может служить для всасывания припоя. Ее конец надевают на жесткую металлическую трубку или на полый разъем RCA, с которого снята пластмассовая крышка (рис. 3.4).
Теперь процесс распайки пойдет легко: припой разогревается паяльником и втягивается отсосом в трубку. Когда наконечник забит, достаточно его нагреть и, постучав по столу, вытряхнуть содержимое. Можно также работать с небольшим куском пластмассовой трубки, вставленным в трубку большего диаметра, и обрезать его по мере использования (подойдут трубки, применяющиеся в медицине, например, для переливания крови).
Демонтаж крупных компонентов

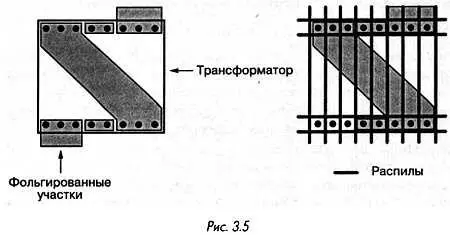

Демонтаж крупных компонентов, в частности трансформаторов, с целью их последующего использования иногда является сложной задачей. Ее можно облегчить, если распилить печатную плату вокруг выводов компонента так, чтобы обойти все контактные площадки (рис. 3.5). Затем их достаточно нагреть и тем самым высвободить соответствующие выводы.
Использование сетки для удаления припоя
