Существуют разные способы удаления припоя; радиолюбители и специалисты, работающие в небольших ремонтных мастерских, предпочитают удалять припой с помощью сетки. Действительно, при редком использовании она обходится недорого и проста в применении, если соблюдать некоторые несложные правила.
Для демонтажа некрупных компонентов лучше подходит луженая сетка небольшой ширины (2 мм). Отработанный конец сетки регулярно отрезают, чтобы в полной мере использовать эффект капиллярности. Такая технология требует известной сноровки, поскольку приходится отрывать вывод компонента от стенок отверстий, одновременно поддерживая сетку и направляя наконечник паяльника. Если припой не снимается, возможно, потребуется добавить его в небольшом количестве. Добавленный припой смешается с остатком и притянет его к сетке. Это особенно важно при работе с двусторонней печатной платой.
Иногда демонтаж такой платы превращается в сложную операцию, и тогда остается единственная возможность — обрезать все выводы один за другим. Для этого используются небольшие кусачки. Затем выводы нагреваются (без применения сетки) и вынимаются. В заключение необходимо прочистить отверстия при помощи сетки.
ФОРМА ИЗМЕРЯЕМОГО СИГНАЛА
Классический мультиметр, которым измеряют переменные сигналы, рассчитан на индикацию эффективных значений и обеспечивает правильные показания только для синусоидальных сигналов.
Показания для сигналов другой формы содержат ошибки тем более значительные, чем сильнее форма измеряемого сигнала отличается от синусоиды.

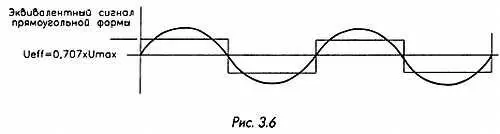

Таким образом, на выходе преобразователя 12/220 В, построенного на трансформаторе с двумя коммутируемыми транзисторами, будет индицироваться напряжение, существенно превышающее его истинное значение (рис. 3.6). Для корректного измерения следует использовать осциллограф, который одновременно показывает и амплитуду, и форму сигнала.
ИЗМЕРЕНИЕ ПЕРЕМЕННОГО ТОКА ИЛИ НАПРЯЖЕНИЯ
Измерение и обработка переменной величины обычно выполняются с помощью преобразователя переменного сигнала в постоянный.

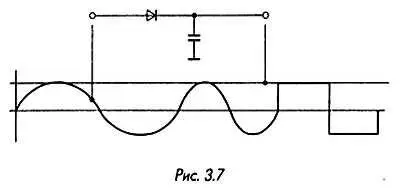

Обыкновенный диод в сочетании с конденсатором выполняет операции выпрямления и фильтрации сигнала. Но в действительности речь идет об измерении максимальной (пиковой) величины сигнала. При этом не учитываются ни форма сигнала, ни его частота (рис. 3.7). Следовательно, данный принцип может успешно применяться исключительно для тех сигналов, у которых изменяется только амплитуда, но не форма.
В других случаях лучше использовать специализированные схемы или аналого-цифровое преобразование с последующей математической обработкой.
МЕТОДИКА УСТРАНЕНИЯ НЕИСПРАВНОСТЕЙ
Источники питания
Наиболее вероятные причины неисправностей, которые следует устранять в первую очередь, касаются источника (или источников) питания вышедшей из строя схемы.
После проверки подключения и предохранителей выполняется внешний осмотр, в процессе которого иногда удается выявить неисправность трансформатора по коричневатому цвету его обмотки. Это обычно свидетельствует о перегреве трансформатора, в результате чего могла нарушиться межвитковая изоляция. Залитые модели, рассчитанные обычно для работы на пределе своих возможностей, имеют ограниченный срок службы, что связано с плохими условиями отвода тепла.
Следующий этап поиска касается схем выпрямления и фильтрации.
В первую очередь следует проверить, не произошло ли короткое замыкание в конденсаторе, особенно если расплавился предохранитель. Подключение мультиметра в позиции омметра к конденсатору приводит к зарядке или разрядке последнего в зависимости от полярности измерительных щупов. Следовательно, прибор может показать короткое замыкание, которого на самом деле нет. Поэтому тестирование следует проводить достаточно долго, чтобы закончилось протекание тока зарядки. В установившемся режиме (если конденсатор исправен) тестер должен показать практически бесконечное сопротивление. Затем можно перейти к поиску возможных неисправностей в стабилизаторах. После того как схема будет проверена (при необходимости с использованием технической документации), следует обратить внимание на вход стабилизатора.
