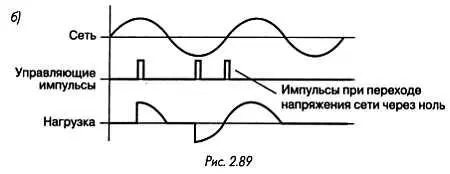

В подобной схеме следует применять специальные меры безопасности, поскольку между сетью и схемой управления симистором существует гальваническая связь. Такой ситуации можно избежать, если использовать оптопару или оптосимистор. Кроме того, необходимо учитывать нагрев симистора и обеспечить для него требуемое охлаждение.

ТРЕХФАЗНАЯ СЕТЬ

Трехфазная сеть более интересна электрикам, чем любителям электроники. Лишь немногие электронные схемы (например, детекторы чередования фаз) специально предназначены для работы с трехфазной сетью. С другой стороны, имеются преобразователи, имитирующие трехфазную сеть на базе однофазной, и промышленные устройства, которые питаются от такого источника.

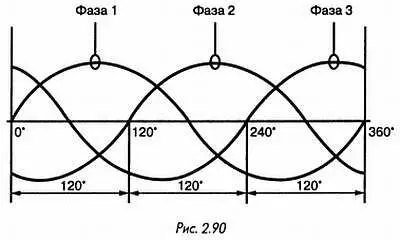

В отличие от промышленных помещений в жилых трехфазная сеть всегда имеет нулевой провод (нейтраль), который служит опорной точкой для присоединения всех потребителей, включая лампочки и розетки. Напряжение между любой фазой и нейтралью равно 220 В, а между любыми двумя фазами (линейное напряжение) — 380 или 400 В. Изменение фазных напряжений во времени показано на рис. 2.90.

При отсутствии нулевого провода можно использовать только нагрузки, рассчитанные на линейное напряжение. К таковым относятся многие двигатели и другие силовые устройства, применяемые на промышленных предприятиях.

Если какое-либо устройство рассчитано для работы с трехфазной сетью, ему обычно недостаточно фазного напряжения (220 В). Имеются понижающие разделительные трансформаторы, рассчитанные на выходное напряжения 220 В при входном напряжении 380 В. Однако стандартные трансформаторы, которые бы обеспечивали обратное преобразование, не производятся. При необходимости можно включить понижающий трансформатор в обратном направлении, если потребляемый нагрузкой ток не слишком велик. Но перед этим нужно проверить, рассчитано ли подключаемое устройство на работу с таким напряжением.

ПРИМЕНЕНИЕ ТИРИСТОРОВ

Любителям радиоэлектроники, как правило, хорошо известны симисторы, которые широко используются в схемах, работающих на переменном токе непосредственно от сети (регуляторы света или скорости вращения двигателей). Работать же с тиристорами обычно приходится меньше. Действительно, схемы, в которых коммутирующими элементами служат тиристоры, встречаются довольно редко (за исключением устройств управления мощными двигателями постоянного тока на электрифицированном транспорте). Тиристоры небольшой мощности применяются в цепях постоянного тока в качестве электронного ключа, управляемого внешним сигналом (для выпрямления тока они обычно не используются).

Тиристор, подключенный к источнику питания последовательно с нагрузкой, переходит в проводящее состояние при подаче на управляющий электрод короткого низковольтного импульса и остается в этом состоянии после окончания управляющего импульса.

Устройство выключается либо после снятия напряжения питания, либо при подаче на управляющий электрод импульса обратной полярности. Тиристор удобно использовать для подачи сигнала тревоги и для его поддержания после устранения неисправности до момента принудительного отключения.

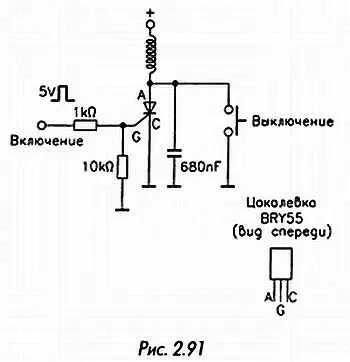

Другой вариант использования тиристора — включение питания схем при помощи кнопки. На схеме, приведенной на рис. 2.91, показан пример управления реле с помощью недорогого малогабаритного тиристора типа BRY55. Для включения реле на управляющий электрод устройства подается импульс тока около 5 мА, а выключение выполняется нажатием кнопки.

ГЕНЕРАТОР, УПРАВЛЯЕМЫЙ НАПРЯЖЕНИЕМ

Генератор, управляемый напряжением (ГУН), представляет собой устройство, которое вырабатывает сигнал синусоидальной или прямоугольной формы. Частота последнего определяется постоянным управляющим напряжением. Он применяется в различных областях, например в системах ФАПЧ, описанных выше. В классическом RC-генераторе частота варьируется за счет изменения емкости или сопротивления электронным способом или вручную (например, с помощью потенциометра). Автоматическая регулировка на основе цифровой или аналоговой обработки сигнала является довольно сложной задачей. Ее решение облегчается при использовании специализированных микросхем, например CD4046 или NE567.
