Клод Галле - Как проектировать электронные схемы

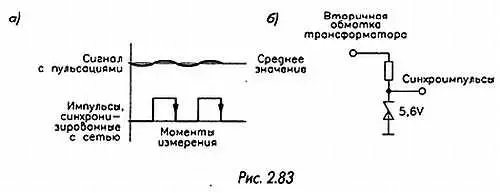

Для получения прямоугольных синхроимпульсов используется простая схема на стабилитроне в сочетании с резистором. Она ограничивает сверху переменное напряжение, снятое с любой точки вторичной обмотки трансформатора источника питания (рис. 2.83 б ).

Величина сопротивления вычисляется на основании максимального потенциала в выбранной точке относительно общей точки схемы, а не на основании эффективного значения напряжения на данной обмотке.

ИЗМЕРЕНИЕ ТЕМПЕРАТУРЫ

При измерении температуры высокая точность обычно не требуется, особенно когда речь идет только о фиксации превышения заданного порогового значения. Это относится, в частности, к схемам термической защиты, которыми оснащены устройства определенного класса. Долгое время в таких схемах использовались электромеханические датчики температуры, однако в настоящее время разработчики все чаще применяют электронные компоненты, не обязательно специализированные. Измерить температуру можно и с помощью обычного транзистора, как это сделано в схеме на рис. 2.84.

Собственно датчиком служит переход база-эмиттер первого транзистора, так как при нагревании напряжение на переходе существенно изменяется. Два других транзистора нужны для усиления снимаемого с датчика напряжения и для его преобразования в логический сигнал, который переключается при достижении заданной температуры (обычно 80-100 °C). В данном устройстве необходимо обеспечить хороший тепловой контакт между датчиком и радиатором, как и в случае монтажа охлаждаемых компонентов. Однако на этом контакте должно соблюдаться условие полной электрической изоляции во избежание сбоев логического сигнала.

ОТРИЦАТЕЛЬНОЕ НАПРЯЖЕНИЕ

Иногда в устройстве необходимо создать отрицательное напряжение относительно общей точки, но по экономическим соображениям или из-за недостатка места нельзя использовать дополнительный источник питания, выполняющий функции выпрямления, фильтрации и стабилизации. Зачастую при этом не нужна высокая точность и стабильность отрицательного напряжения. К таким случаям относятся, например, задача сопряжения цифрового устройства с последовательной цепью стандарта RS232 и необходимость обеспечения симметричного питания операционного усилителя в устройствах обработки аналоговых сигналов (речь, музыка и т. д.).

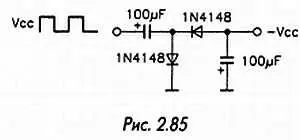

Простая схема, приведенная на рис. 2.85, вполне подходит для решения данных задач.

На вход подается любой прямоугольный сигнал, например, сигнал с какого-либо делителя или тактового генератора. Можно использовать также регулярную последовательность импульсов, предназначенных для питания индикатора или для управления устройством памяти. Полученное на выходе схемы напряжение по абсолютной величине несколько меньше амплитуды прямоугольного сигнала. В ТТЛ схемах оно составляет приблизительно 4,5 В. Ток, потребляемый нагрузкой, не должен превышать нескольких миллиампер.

СОЕДИНЕНИЕ ОБМОТОК ТРАНСФОРМАТОРА

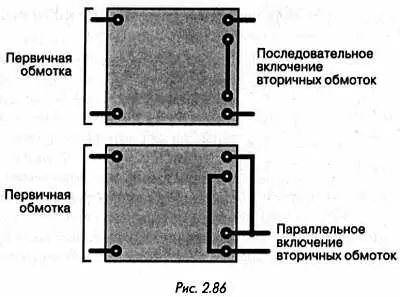

Силовые трансформаторы радиоэлектронных устройств имеют, как правило, две одинаковые вторичные обмотки. В зависимости от предполагаемого применения их можно соединять либо последовательно — для удвоения напряжения, либо параллельно — для удвоения тока. Небольшие трансформаторы, закрепляемые непосредственно на печатной плате, обычно имеют стандартное расположение выводов. Соединение их обмоток выполняется по схеме, приведенной на рис. 2.86.

Для более сложных моделей (например, с тороидальным сердечником) при отсутствии документации необходимо с помощью осциллографа исследовать напряжения на обмотках во избежание соединения их в противофазе. Иначе возникает риск перегрева, а из-за этого может выйти из строя трансформатор и находящиеся рядом детали (не говоря уже об отсутствии напряжения на выходе).

ТРАНЗИСТОРНЫЕ МАТРИЦЫ

Управление несколькими светодиодами или реле осуществляется, как правило, с помощью нескольких одинаковых транзисторов, включенных по схеме с общим эмиттером (см. раздел « Защита управляющего транзистора »). К каждому транзистору обычно добавляют защитный диод, предотвращающий опасный выброс напряжения при отключении индуктивной нагрузки. В подобных случаях удобно воспользоваться одной из многих доступных на сегодняшний день интегральных транзисторных матриц. При этом достигается существенный выигрыш в занимаемой площади и сокращение времени сборки.
