Дальнейшее увеличение двоичного слова на единицу (переход от 2 к 3 в десятичном коде) обеспечивает увеличение выходного сопротивления до 1500 Ом и т. д. Максимальное значение сопротивления составляет 7,5 кОм (все контакты отключены), оно реализуется при подаче двоичного слова 0FH.

Число разрядов и наименьшее сопротивление в наборе могут задаваться с учетом конкретных требований. Управление реле осуществляется с помощью дискретных транзисторов или от микросхем типа ULN2003, ULN2004. Если в наличии нет реле с нормально замкнутыми контактами, в схему управления можно включить логические инверторы. В таком случае необходимо проверить общее потребление тока, поскольку в состоянии покоя все реле должны быть включены. Подобный вариант схемы можно использовать в сочетании с двоичным счетчиком, реализующим счет вперед или назад, или с микроконтроллером. Очевидно, что при управлении с помощью механических реле выходное сопротивление будет изменяться сравнительно медленно.

СЕРВОДВИГАТЕЛЬ В ЭЛЕКТРОННЫХ УСТРОЙСТВАХ

Серводвигатель — это миниатюрный двигатель, управляемый электронным устройством. Чаще всего это дешевые двигатели, используемые в радиоуправляемых моделях. Они приводятся в движение от источника постоянного напряжения и обычно соединены с механическим редуктором, который имеет большое передаточное отношение и обеспечивает значительный вращающий момент. Серводвигатель нередко используется для вращения потенциометра системы автоматического регулирования. При повороте оси потенциометра с контактов устройства снимается напряжение, пропорциональное угловому положению движка. Оно сравнивается с опорным напряжением, и сигнал, зависящий от их разности, подается на двигатель, который вращается в нужном направлении, пока не достигнет положения, соответствующего заданному опорному сигналу.

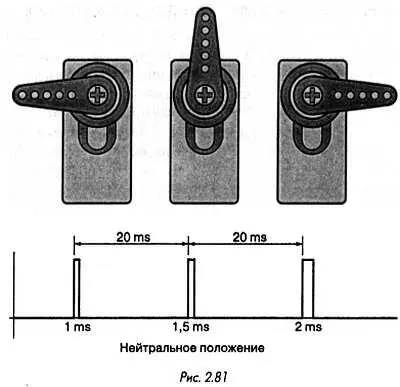

Перечисленные функции выполняются, как правило, специализированными схемами. При таком способе управления двигатели хорошо сочетаются с электронными устройствами. В данном случае применяется последовательность импульсов переменной длительности, посылаемых с постоянной частотой. Период импульсов составляет обычно 20 мс. Среднему (нейтральному) положению двигателя соответствует импульс длительностью 1,5 мс, два крайних положения достигаются при изменении этого параметра в пределах ±0,5 мс (рис. 2.81). Частота следования импульсов в данном случае соответствует частоте сети (50 Гц), однако ее изменение в широких пределах не влияет на работу двигателя.

Данный метод позволяет осуществлять управление с помощью любой цифровой схемы или с использованием микроконтроллера в сочетании с несложной программой. Номинальное напряжение источников питания и управления серводвигателем равно 4,8 В (4 аккумулятора по 1,2 В). Для этого хорошо подходит стандартный источник напряжения 5 В при условии, что он может обеспечить достаточный для вращения двигателя ток (приблизительно 500 мА). Если одновременно используется несколько двигателей, разумно предусмотреть для каждого отдельный источник питания, чтобы исключить возможные помехи.

Для подключения серводвигателя применяется малогабаритный соединительный элемент с тремя выводами, к которым подходят общий провод (черный), а также провода для подачи напряжения +5 В (красный) и управляющих импульсов (обычно оранжевый).

СУММАТОР И ВЫЧИТАТЕЛЬ АНАЛОГОВОГО ТИПА Сумматор и вычитатель напряжений входят - фото 100

СУММАТОР И ВЫЧИТАТЕЛЬ АНАЛОГОВОГО ТИПА

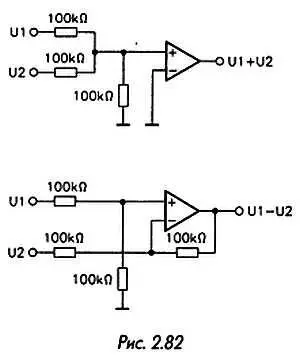

Сумматор и вычитатель напряжений входят в число базовых аналоговых схем на операционных усилителях (рис. 2.82). Они находят широкое применение, особенно для обработки и усиления сигналов, поступающих от датчиков физических величин, например температуры, механической нагрузки или показателя кислотности (pH) воды. Чтобы достичь нужной точности, следует соблюдать идентичность парных резисторов. Это требование играет более важную роль, чем точный подбор абсолютных значений сопротивлений. Соображения, высказанные по поводу резисторных цепей (см. выше), распространяются также и на данные устройства.

СИНХРОНИЗАЦИЯ ОТ СЕТИ Напряжение электрической сети часто используется в - фото 101

СИНХРОНИЗАЦИЯ ОТ СЕТИ

Напряжение электрической сети часто используется в электронных схемах в качестве опорного сигнала для генераторов тактовых импульсов или для синхронизации автоматизированных измерительных приборов. При измерении напряжений, содержащих остаточные пульсации на сетевой частоте, иногда проще произвести замер в определенный момент, чем выполнять тщательную фильтрацию сигнала (рис. 2.83 а ). При выполнении дискретных измерений через заданные промежутки времени на вход прерывания микроконтроллера часто подают прямоугольный сигнал, синхронизированный с напряжением сети. В этом случае обычно создаются оптимальные условия для снижения погрешностей измерения, связанных с различными помехами и наводками.
