Указанные детали монтируют на печатной плате размерами 15x55 мм, которую вполне можно разместить в большинстве конструкций телефонных трубок. В варианте с переменным резистором его укрепляют под телефонным капсюлем так, чтобы ручка резистора выступала через пропил сбоку трубки.

Правильно собранное устройство практически не требует настройки. Подключив трубку через диодный мост к телефонной линии, измеряют вольтметром постоянного тока напряжение линии и напряжение на конденсаторе С4. При необходимости указанного на схеме напряжения на конденсаторе добиваются подбором резистора R9.

9.3.6. Блокиратор межгорода[27]

Данное устройство предназначено для запрещения междугородной связи с телефонного аппарата, который через него подключен к линии. Устройство собрано на ИМС серии К561 и питается от телефонной линии. Потребляемый ток — 100…150 мкА.

При его подключении к линии необходимо соблюдать полярность.

Устройство работает с АТС, имеющими напряжение на линии 48…60 В. Некоторая сложность схемы вызвана тем, что алгоритм работы устройства реализован аппаратно.

Функциональная схема устройства приведена на рис. 9.10.

Рис. 9.10. Функциональная схема «блокиратора межгорода»

В исходном состоянии ключи SW открыты. ТА подключен через них к линии и может принимать вызывной сигнал и осуществлять набор номера. Если после снятия трубки первая набранная цифра окажется индексом выхода на междугородную связь, в схеме управления срабатывает ждущий мультивибратор, который закрывает ключи и разрывает шлейф, производя, таким образом, отбой АТС. Индекс выхода на межгород может быть любым. В данной схеме задана цифра «8». Время отключения аппарата от линии можно установить от долей секунды до 1,5 мин.

Принципиальная схема устройства приведена на рис. 9.11.

Рис. 9.11. Принципиальная схема «блокиратора межгорода»

На элементах DA1, DA2; VD1…VD3; R2, С1 собран источник питания микросхемы напряжением 3,2 В.

Диоды VD1 и VD2 защищают устройство от неправильного подключения к линии. На транзисторах VT1…VT5, резисторах R1, R3, R4 и конденсаторе С2 собран преобразователь уровня напряжения телефонной линии в уровень, необходимый для работы МОП-микросхем. Транзисторы в данном случае включены как микромощные стабилитроны с напряжением стабилизации 78 В при токе несколько микроампер.

На элементах DD1.1, DD1.2, R5, R3 собран триггер Шмитта, обеспечивающий необходимую крутизну фронтов импульсов набора. Элементы DD1.3, DD1.4, С3, С4, R6 образуют генератор тактовых импульсов с частотой около 80 Гц. На микросхемах DD2, DD3 собран «датчик» положения трубки, а на DD4.1 — селектор импульсов набора. Подсчет импульсов набора осуществляется счетчиком DD6. ИМС DD4.2…DD4.4, DD5 образуют схему, разрешающую подсчет импульсов при наборе первой цифры номера и запрещающую подсчет импульсов при наборе последующих цифр.

На ИМС DD7, DD8 собран ждущий мультивибратор, управляющий ключами DA3 и DA4. Выключатель SA1 служит для выключения устройства. Конденсатор С4 нужен для улучшения начального запуска генератора.

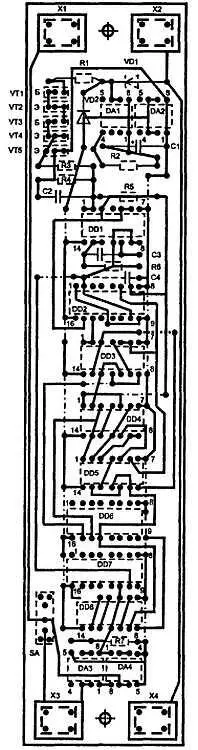

Чертеж печатной платы блокиратора приведен на рис. 9.12. Цепи питания и некоторые соединения выполнены перемычками (показаны штрих-пунктирными линиями).

Рис. 9.12. Печатная плата «блокиратора межгорода»

9.3.7. Приставка для записи телефонных разговоров[28]

Иногда возникает необходимость записать телефонный разговор на магнитную ленту, не отвлекаясь для включения магнитофона. Проблема будет решена, если вы соедините магнитофон с телефоном через предлагаемую приставку-автомат.

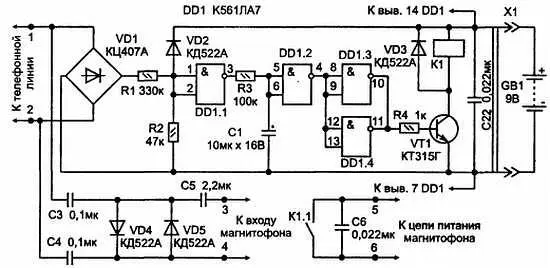

Описываемое устройство автоматически включает магнитофон для записи разговора и выключает, когда будет положена трубка. При эксплуатации приставки-автомата магнитофон должен быть постоянно включен на запись. Включение и выключение происходят путем коммутации цепи питания. Схема устройства показана на рис. 9.13.

Рис. 9.13. Схема устройства для записи телефонных разговоров

Напряжение телефонной линии приложено к делителю на резисторах R1 и R2. Когда трубка лежит на рычаге, в линии напряжение около 60 В, на выходе элемента DD1.1 низкий уровень, конденсатор С1 разряжен, на выходе DD1.3 также низкий уровень, транзистор VT1 закрыт, реле К1 обесточено, питание магнитофона выключено. При снятии трубки напряжение в линии падает до 5… 12 В, на выходе DD1.1 — высокий уровень, конденсатор С1 начинает заряжаться через резистор R3. При достижении на выводах конденсатора порогового уровня состояние элементов DD1.2 и DD1.3 изменяется на противоположное, в результате чего на выходе DD1.3 появляется высокий уровень. Транзистор VT1 открывается, реле К1 срабатывает. Через замыкающиеся контакты реле поступает питание на магнитофон. Напряжение звуковой частоты с линии подается через цепь С3, С4, VD4, VD5, С5 на линейный вход магнитофона.
