Из-за простоты и хорошей повторяемости эту схему можно использовать для улучшения старых телефонных аппаратов.

9.3.2. Усилитель к телефону

Предлагается конструкция, простая в изготовлении и легко присоединяемая к аппарату. Питание усилителя осуществляется от телефонной сети, как и в аппаратах последних моделей. Собирается он всего на одном транзисторе VT1, включенном по схеме с общим эмиттером (рис. 9.3).

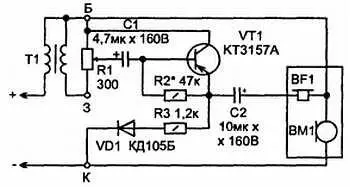

Рис. 9.3. Схема усилителя к телефонному аппарату

Стоящий на входе переменный резистор R1 позволяет регулировать уровень сигнала, поступающего на линию. Режим транзистора по постоянному току задает резистор R2, а с эмиттерной нагрузки R3 усиленный звуковой сигнал через разделительный конденсатор С2 поступает на «наушник» BF1 телефонной трубки. Кроме усилителя, на рисунке дан фрагмент схемы аппарата «Спектр-3», с которым схожи многие модели прошлых выпусков. Для них характерны дисковый номеронабиратель и угольный микрофон. Именно на последнем образуется во время разговора постоянное напряжение порядка 8…16 В, которое используется в качестве источника питания усилителя. Таким образом, по постоянному току усилитель присоединен параллельно микрофону. Роль диода VD1 — защитить усилитель от повышенного напряжения обратной полярности, когда трубка снята во время звонка. Броски напряжения прямой полярности усилителю не страшны, поскольку здесь применены достаточно высоковольтные транзистор КТ3157А и конденсаторы типа К50-24. Другие детали — переменный резистор СП-0,4 и постоянные МЛТ-0,25.

Усилитель собирают на односторонне фольгированной плате, эскиз которой со стороны печатных проводников приведен на рис. 9.4.

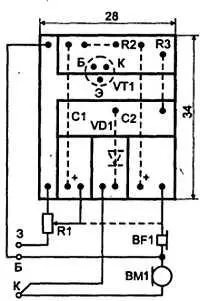

Рис. 9.4. Печатная плата усилителя к телефонному аппарату

Изолирующие границы проводящих участков получают сквозным прорезанием фольги. На рисунке показана также распайка выводов радиоэлементов, находящихся с обратной стороны, и внешние соединения платы с узлами телефонного аппарата и вынесенным резистором-регулятором R1.

Налаживают усилитель перед его установкой в телефон. Для этого к местам платы, которые должны соединяться с клеммами «б» и «к» аппарата, подают соответственно «+» и «—» от любого источника постоянного тока с напряжением 9 В. В разрыв одной из них включают, соблюдая полярность, миллиамперметр с пределом измерения порядка 10 мА. Подбирая при необходимости номинал резистора R2, устанавливают величину коллекторного тока около 4 мА, после чего плату помещают в корпус телефона.

Отыскать места для присоединения усилителя несложно. Сняв донышко аппарата, увидим три провода, идущих внутрь от спирального шнура трубки. Они разного цвета — зеленого, белого и красного. Клеммы, к которым они присоединены, на рисунках обозначены буквами «з», «б» и «к». Провод, соединяющий телефон BF1 с клеммой «з» (на рис. 9.4 показан пунктиром), отсоединяют и подают к выводу С на плате. Освободившуюся клемму «з» соединяют новым проводником с одним из крайних выводов R1. Как подключаются провода к остальным клеммам, думается, понятно и без особых пояснений.

Усилитель размещают в любой свободной полости аппарата и крепят к корпусу полоской изоляционной ленты. При подозрении, что детали усилителя могут касаться неизолированных участков схемы аппарата, всю плату в сборе пеленают витками изоленты. Регулятор громкости крепится на корпусе аппарата гаечкой, для чего нужно просверлить в удобном месте отверстие. На ось регулятора насаживается небольшая ручка.

Устройство почти не нагружает линию, вполне прилично усиливает звук. Если же возникнет «микрофонный эффект» в виде свиста, вскройте трубку и вложите в ручку кусок поролона.

9.3.3. Телефонный квазиблокиратор[25]

Устройство предназначено для подключения к одной телефонной линии и одной ячейке АТС (на один номер) двух телефонных аппаратов. Оно позволяет избавится от взаимных помех и подслушивания разговоров, как это бывает при параллельном соединении.

В отличие от существующей ныне подобной системы «директор-секретарь», к квазиблокиратору можно подключать любые отечественные и импортные телефонные аппараты. Устройство собрано из доступных деталей и его сборка под силу даже начинающему радиолюбителю. Падение напряжения на квазиблокираторе составляет менее 2 В. Схема не имеет резонансов, что позволяет использовать ее с любыми АТС (рис. 9.5).
