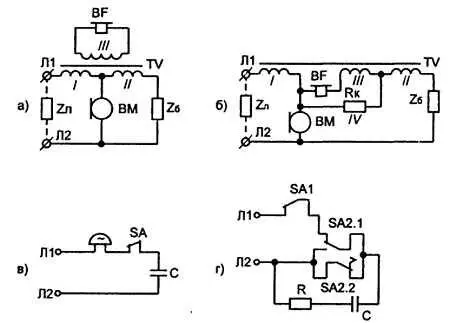

Рис. 9.1. Принципиальные схемы телефонных аппаратов и цепей:

а) противоместная мостовая схема; б) противоместная компенсационного типа; в) вызывная цепь; г) импульсная цепь

Противоместная схема компенсационного типа (рис. 9.1, б ) отличается от мостовой тем, что микрофон ВМ, телефон BF, балансный контур Z би линия Z л, связаны между собой четырьмя обмотками трансформатора: линейной I, балансной II, телефонной III и компенсационной IV. В такой схеме телефон с другими частями схемы имеет не только индуктивную, но и гальваническую (непосредственную) связь через обмотку IV, намотанную бифилярно (компенсационную обмотку R н).

При передаче разговора ток проходит по двум цепям: линейной (микрофон ВМ, обмотка I трансформатора TV, клемма Л1, линия Z лклемма Л2, микрофон ВМ) и балансной (микрофон ВМ, обмотки IV и II трансформатора TV, балансный контур Z б, микрофон ВМ). Одновременно ток пройдет по параллельной цепи через телефон и обмотку III трансформатора TV.

Исходящий разговор передается за счет прохождения разговорного тока в линейной цепи. Разговорный ток в балансной цепи протекает по двум параллельным ветвям: 1) через телефон BF и обмотку III трансформатора TV и 2) через обмотку IV трансформатора Т. Для переменного разговорного тока сопротивления этих ветвей будут неодинаковы. Чисто активное сопротивление обмотки IV не зависит от частоты переменного тока, а сопротивление i обмоток телефона BF и III трансформатора TV имеет индуктивный характер и возрастает с увеличением частоты. Вследствие этого большая часть тока пойдет через сопротивление R ки обмотку II трансформатора TV. Поэтому, пренебрегая током, проходящим через обмотки телефона BF и III трансформатора TV, балансную цепь можно представить в следующем виде: микрофон ВМ, обмотки IV и II трансформатора TV, балансный контур Z б, микрофон ВМ.

Таким образом, разговорный ток, проходя по обмоткам I и II трансформатора в противоположных направлениях, создает разностный результирующий магнитный поток, который индуцирует в обмотке III TV переменную э.д.с. Величины результирующего магнитного потока индуцируемой э.д.с. и их направления определяются степенью согласованности параметров линии и телефонного аппарата. Одновременно разговорный ток, проходя через сопротивление R к, вызовет падение напряжения на нем. Для полной противоместной схемы аппарата необходимо, чтобы э.д. с, индуцируемая в обмотке III TV, и падение напряжения на R кбыли равны по величине и противоположны по фазе. В этом случае телефон окажется подключенным.

9.3.1. Простой телефон[24]

Схема этого телефонного аппарата (рис. 9.2) обладает следующими отличительными свойствами по сравнению с широко известными:

• в вызывном устройстве отсутствует высоковольтный разделительный конденсатор, и оно постоянно включено в шлейф телефонной линии;

• использование в качестве микрофонного и телефонного усилителей микросхем К1436УН1 (аналог МС34119) позволило сократить до минимума количество элементов «обвязки» разговорного узла.

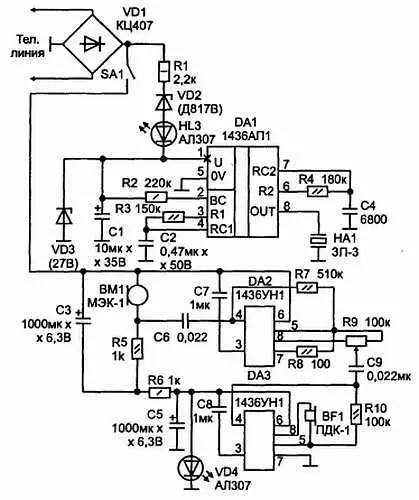

Рис. 9.2. Схема простого телефонного аппарата

Данный телефон позволяет принять вызов и провести разговор. Его можно использовать для кухни, ванной комнаты и т. д. Разместить можно в корпусе детской игрушки, в пенале от зубной щетки. При желании схему можно дополнить и номеронабирателем. Микросхема звонка К1436АП1 (аналог DBL5001/2) включена по стандартной схеме. Единственное отличие — в цепь питания микросхемы включен стабилитрон VD2 с напряжением стабилизации 82 В. Благодаря ему вызывное устройство не шунтирует телефонную линию при наборе номера и при разговорном соединении.

Разговорный узел собран на микросхемах DA2 и DA3. Конденсатор С3 и резистор R6 — фильтр питания для микрофона ВМ1. С7 — блокировочный. Нагрузкой микросхемы DA2 является резистор R8. Схема подавляет местный эффект. Регулировка ее производится резистором R9.

При стабильных параметрах R5, ВМ1, R7, R8 резистор R9 можно заменить на два постоянных резистора.

Величина сигнала для телефона BF1 устанавливается резистором R10. Микросхема DA3 питается от параметрического стабилизатора R6-VD4-C5. Конденсатор С8 — блокировочный.
