Основные недостатки подобного узла — наличие сравнительно громоздкого трансформатора и невозможность регулирования громкости звука. Избавиться от них позволяют электронные разговорные узлы, схемотехнический пример одного из которых приведен на рис. 9.9. По существу, это электронная телефонная трубка со стандартными угольным микрофоном ВМ1 и телефонным электромагнитным капсюлем BF1 типа ТК-67 номинальным сопротивлением 56 Ом, которую можно подключать к любому телефону, в том числе и к аппарату с АОНом.

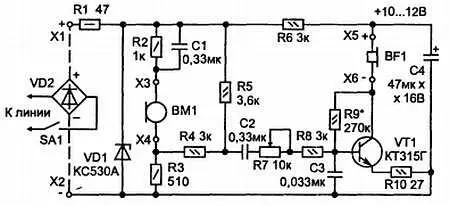

Рис. 9.9. Схема электронной телефонной трубки

Электронная трубка способна работать и как дополнительный аппарат, включенный параллельно с основным. Установленная, скажем, на кухне, она позволит отвечать на звонки абонентов, не подходя к основному аппарату, стоящему в комнате. Правда, в этом случае в состав трубки придется ввести диодный мост VD1 и выключатель SA1 (им пользуются только во время разговора), связывающие контакты X1 и Х2 трубки с дополнительной розеткой телефонной линии.

Угольный микрофон включен по стандартной схеме последовательно с ограничительными резисторами R2, R3 и шунтирующим конденсатором С1. Собственно телефонный усилитель выполнен на транзисторе, включенном по схеме с общим эмиттером и нагруженном на капсюль. Сигнал с телефонной линии подается на вход усилителя через резистор R5, конденсатор С2 и резисторы R7, R8. Уровень громкости устанавливают переменным резистором R7.

В принципе, на месте резистора R7 допустимо установить подстроечный и подобрать им оптимальную громкость звука либо вообще заменить резисторы R7, R8 одним постоянным, предварительно подобрав его сопротивление.

Питается усилитель от телефонной линии через фильтр R6C4. Конденсатор С3 защищает усилитель от высокочастотных помех и наводок, которые могут возникать в линии (в традиционных аппаратах полоса пропускания в области высших частот ограничивается трансформатором).

Подавление местного эффекта осуществляется подачей на вход усилителя сигнала с микрофонной цепи (в данном случае с резистора R3), противофазного сигналу микрофона в телефонной линии. Глубину подавления эффекта можно регулировать изменением сопротивления резистора R4.

Важнейшим параметром разговорного узла является его нагрузка на телефонную линию. Этот параметр можно выразить непосредственно в омах, однако на практике более удобно пользоваться другим критерием — напряжением телефонной линии при подключении разговорного узла. Зная параметры телефонной сети — постоянное напряжение 60 В и последовательно включенный с линией ограничительный резистор сопротивлением 15 кОм, — несложно провести пересчет одного критерия в другой. Для стандартных отечественных телефонных аппаратов напряжение в линии при подключении разговорного узла составляет 10… 12 В.

Электронные разговорные узлы позволяют повысить напряжение до 25…35 В. Однако значительное уменьшение нагрузки (т. е. увеличение сопротивления разговорного узла) нецелесообразно, поскольку в этом случае не всегда обеспечивается надежный «захват» станции — появление непрерывного гудка при поднятии трубки. Поэтому оптимальной нагрузкой можно считать такую, при которой напряжение в линии сохранится в пределах 15…23 В.

Сигнал вызова в большинстве АТС подается повышенным до 120 В. Вот почему не рекомендуется поднимать трубку во время звонка, иначе возможно повреждение угольного микрофона.

В данной трубке от подобного защищает цепочка из резистора R1 и стабилитрона VD1, которая ограничивает напряжение на микрофонной цепи (а также на усилительном каскаде) до напряжения пробоя стабилитрона. В остальных режимах напряжение на входе устройства не превышает напряжения пробоя стабилитрона и он не влияет на работу трубки.

Конечно, если телефоном пользоваться аккуратно и не снимать трубку во время звонка, стабилитрон можно и не устанавливать.

Электронную трубку подключают к телефонной сети через диодный мост на базе блоков типов КЦ405, КЦ407 или выполненный из диодов серий КД102, КД105. Если трубка будет работать с телефонным аппаратом, диодный мост монтируют в его корпусе, а при использовании трубки в качестве самостоятельного разговорного устройства диодный мост размещают внутри трубки или в телефонной вилке.

Конденсаторы С1-С3 — КМ-5, КМ-6 или аналогичные малогабаритные; С4 — К50-16 или К50-35. Переменный (либо подстроечный) резистор R7 —любой малогабаритный, например от карманного приемника, постоянные резисторы — мощностью до 0,5 Вт.
