Все детали (кроме телефонного капсюля BF1 и источника питания GB1 смонтированы на односторонней печатной плате из фольгированного стеклотекстолита (рис. 9.16).

Устройство необходимо подключать к телефонной линии с соблюдением полярности. Благодаря большому входному сопротивлению (более 3,9 МОм) и малому «проходному» (менее 55 Ом) оно не оказывает влияния на работу АТС и телефонного аппарата.

Вместо микросхемы КР1014КГ1А можно попробовать установить n-р-n транзистор КТ342В, КТ3102Г, КТ3102Е или составной из двух транзисторов указанных серий.

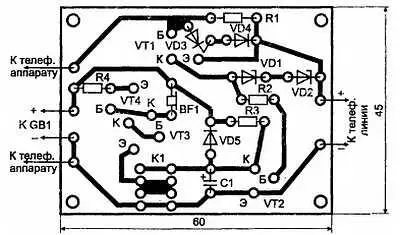

Рис. 9.16. Печатная плата устройства защиты от «телефонного пиратства»

9.3.9. Прибор оперативного контроля телефонных аппаратов

Прибор позволяет проверять телефонный аппарат на месте установки, исключая непроизводительное занятие приборов АТС.

Схема прибора показана на рис. 9.17. Прибор содержит блок питания, счетчик импульсов, генератор звуковой частоты, звуковое реле, переключатель режимов работы. Питание прибора от сети переменного тока 220 В, 50 Гд. Проверяемый телефонный аппарат подключается к входу XS1, XS2. Выбор режима проверки производится переключателями SB1…SB6.

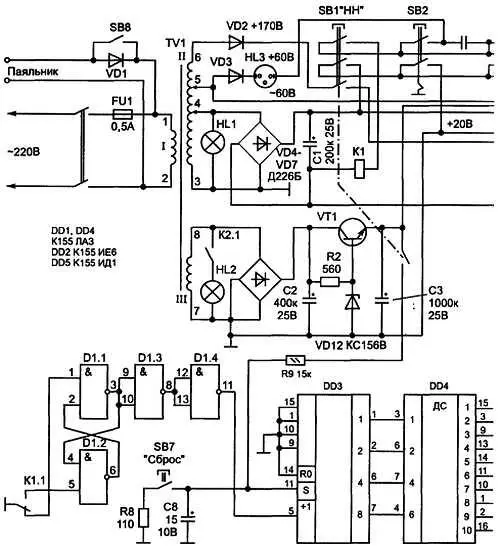

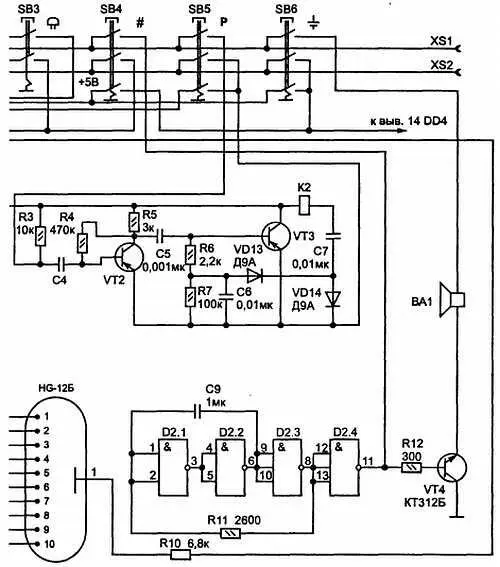

Рис. 9.17. Схема прибора оперативного контроля телефонных аппаратов

Нажав кнопку SB1, проверяют работу номеронабирателя. Линия ТА при этом оказывается включенной между источником напряжения +20 В и обмоткой реле К1. Контакты реле К1 управляют работой триггера на элементах DD1.1, DD1.2.

Импульсы триггера через элементы DD1.3 и DD1.4 поступают на двойчно-десятичный счетчик на микросхеме DD3. Далее сигнал передается на дешифратор на микросхеме DD4, к выходу которого подключен газоразрядный цифровой индикатор HG1.

После проверки каждой цифры номеронабирателя счетчик необходимо устанавливать в исходное состояние кнопкой SB7 «Сброс».

Для проверки разделительного конденсатора нажимают кнопку SB2. В цепь ТА через неоновую лампу HL3 подается напряжение +60 В. При исправном конденсаторе лампа не светится. Переключателем SB3 на ТА подают переменное напряжение 60 В для проверки и регулировки звонка. Переключателем SB4 в цепи ТА подключают генератор, собранный на микросхеме DD1 для проверки телефонного капсюля. Микрофонный капсюль проверяется нажатием кнопки SB5, которая подключает к цепи ТА звуковое реле на транзисторах VT2 и VT3. При появлении звука перед микрофонным капсюлем срабатывает реле К2 и своими контактами включает сигнальную лампу HL2. При нажатии на кнопку SB6 прибором можно пользоваться как звуковым пробником для проверки исправности линии связи.

Прибор нельзя подключать к линии АТС.

Таким образом, прибор оперативного контроля телефонных аппаратов позволяет проверять работоспособность номеронабирателя, исправность разделительного конденсатора, обмоток трансформатора, звонка, микрофонного и телефонного капсюлей и других элементов телефонных аппаратов, телефонных гарнитур, головных телефонов без подключения к АТС, т. е. автономно.

1. Как известно, напряжение питания АТС составляет 60 В постоянного тока, а между АТС и телефонным аппаратом абонента стоит ограничительный резистор R1 (рис. 9.18). Убедиться в сказанном нетрудно с помощью авометра.

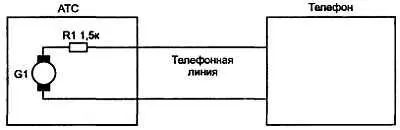

Рис. 9.18. Как проверить исправность телефонной линии

Установив авометр в режим измерения постоянного напряжения, подключите щупы его к гнездам телефонной розетки — стрелка вольтметра отклонится до значения 60 В. Теперь переключите авометр в режим измерения постоянного тока и вновь подключите щупы прибора к телефонной линии. Стрелка миллиамперметра отклонится до деления примерно 40 — таков ток короткого замыкания линии (измерения проводите кратковременно).

Вновь установите на авометре режим вольтметра и подключите его параллельно проводам телефонного аппарата, соединенного с линией. Снимите телефонную трубку и дождитесь непрерывного гудка. Вольтметр должен зафиксировать постоянное напряжение 10…15 В, что укажет на удовлетворительное согласование аппарата с линией. Если напряжение меньше 8 В, в этом может скрываться причина плохой работы телефона.
