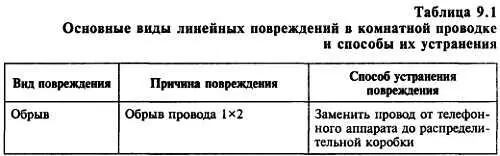

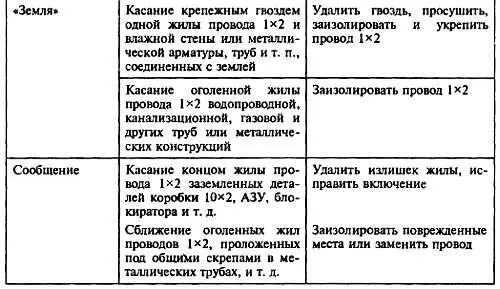

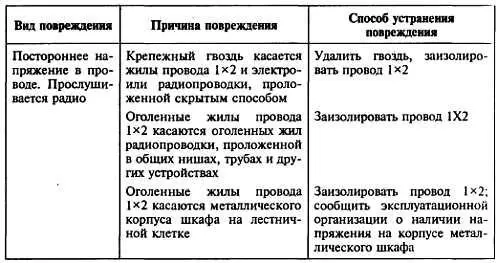

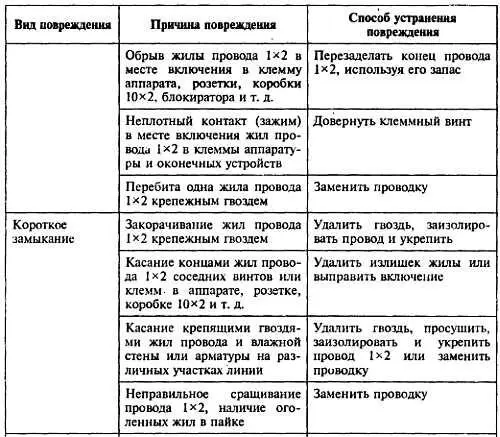

2. Основные неисправности телефонной проводки и их устранение.

Антенные устройства предназначены для приема и передачи электромагнитной энергии. Для антенн существует принцип взаимности, согласно которому одна и та же антенна при работе на передачу и прием обладает одинаковыми характеристиками и параметрами.

Антенна в значительной мере определяет качество работы приемника. От эффективности ее работы, чувствительности к промышленным помехам зависит качество воспроизводимой программы.

Электромагнитное поле, создаваемое передающей антенной, характеризуется в каждой точке пространства уровнем и поляризацией. Уровень электромагнитного поля численно оценивается напряженностью электрической составляющей поля Е . Единица измерения напряженности поля — вольт/метр [В/м]. В практике радиоприема пользуются более мелкими единицами — милливольт/метр [мВ/м] и микровольт/метр [мкВ/м]. Эти единицы связаны соотношением:

1 В/м = 10 3мВ/м = 10 6мкВ/м.

Напряженность поля часто оценивается в логарифмических единицах — децибелах (дБ) — относительно некоторого исходного уровня, в качестве которого обычно принимают 1 мкВ/м или 1 мВ/м. Напряженность поля Е [дБ] рассчитывается по формуле

E= 20∙lg n,

где n — отношение напряженности поля Е [мкВ/м или мВ/м] к принятому исходному уровню [1 мкВ/м или 1 мВ/м].

Например, если напряженность поля равна 2 мВ/м, то значение ее в децибелах составляет +60 дБ относительно уровня 1 мкВ/м или +6 дБ относительно уровня 1 мВ/м.

Напряженность поля Е — величина векторная. Она изображается графически в виде стрелки, направленной в сторону действия электрических сил.

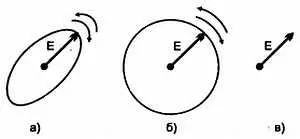

Поляризация электромагнитного поля зависит от конструкции и расположения передающей антенны. Поляризация характеризуется формой кривой, которую описывает конец вектора электрического поля в плоскости, перпендикулярной направлению распространения волны. Наиболее общим случаем является эллиптическая поляризация (рис. 10.1, а ). Частным случаем эллиптической поляризации являются круговая (рис. 10.1, б ) и линейная (рис. 10.1, в ).

Рис. 10.1. Поляризация радиоволн а)эллиптическая; б) круговая; в) линейная

Если вектор Е при линейной поляризации расположен горизонтально (параллельно земле), то поляризация называется горизонтальной, а вертикально (перпендикулярно земле) — вертикальной.

При выборе конструкции приемной антенны учитывают поляризацию приходящих радиоволн. Волны с круговой поляризацией следует принимать на антенну с круговой поляризацией либо на антенну с линейной поляризацией (хотя в этом случае будет частичное ослабление сигнала). Волны с горизонтальной поляризацией принимают на антенну с горизонтально расположенными вибраторами, а с вертикальной поляризацией — на антенну с вертикально расположенными вибраторами.

Телевизионные передачи в нашей стране ведутся в основном горизонтально-поляризованными волнами. Радиовещательные передачи на ДВ, СВ и КВ ведутся с помощью вертикально-поляризованных волн, а на УКВ с частотной модуляцией — с помощью горизонтально-поляризованных. Для любительской связи используются как горизонтально, так и вертикально-поляризованные волны.

Чтобы термин «поляризация радиоволны» стал более понятен, обратимся к аналогии в оптическом диапазоне. В фотомагазинах продаются поляризационные светофильтры, которые надеваются на объектив фотоаппарата для устранения бликов. Так как свет является неполяризованным, то светофильтр, ослабляя его примерно в два раза, пропускает на выход приблизительно линейно-поляризованную волну. Если второй такой же светофильтр надеть на объектив фотоаппарата и расположить его так, чтобы его линии поляризации были параллельны таковым же в первом светофильтре, то оба светофильтра станут оптически прозрачными. При повороте одного из светофильтров на 90° система светофильтров становится непрозрачной для световых лучей. При углах, промежуточных между 0° и 90°, имеет место частичная прозрачность фильтров.
