Рабочая полоса частот антенны ( f max— f min) — полоса частот, в пределах которой параметры антенны не выходят за пределы допусков, определяемых ее назначением.

10.3.1. Г- и Т-образные антенны

Прием радиовещательных передач на ДВ, СВ и КВ можно вести с помощью антенны в виде вертикального или наклонного провода (рис. 10.3, а ). Для увеличения действующей высоты верхний конец антенны должен обладать емкостью относительно земли, для чего к верхнему концу антенны подключают горизонтальный провод. Антенны с увеличенной действующей высотой (Г- и Т-образная) показаны на рис. 10.3, б, в . Действующая высота этих антенн составляет 0,7…0,8 их высоты подъема.

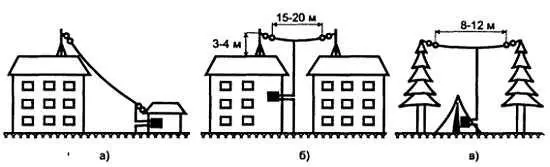

Рис. 10.3. Антенна в виде наклонного провода ( а) и Г- и Т-образные антенны ( б, в)

10.3.2. Антенна типа «метелочка»

Разновидностью таких антенн является вертикальный провод с «метелочкой» (рис. 10.4). Она состоит из 40…80 прутков медной проволоки без изоляции толщиной 1,5…2,0 мм и длиной по 200…300 мм. Прутки должны быть зачищены с одного конца и туго стянуты концом голого медного провода, предназначенного для снижения. Пучок прутков надо вставить в отверстие большого фарфорового изолятора или толстостенный фарфоровый или стеклянный стакан подходящего диаметра, а затем залить варом или смолой. Изолятор крепят к мачте железным хомутиком или проволокой или к раме окна, если квартира находится выше второго этажа. Верхние концы проводников раздвигают таким образом, чтобы угол между крайними из них составлял примерно 60°.

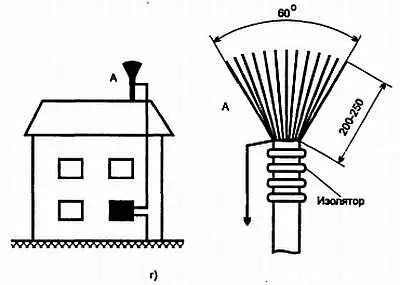

Рис. 10.4. Антенна в виде вертикального провода с «метёлочкой»

10.3.3. Спиральные комнатные антенны

Можно сделать спиральную комнатную антенну, представляющую собой изолированный или голый провод длиной 10…15 м, свитый в спираль на круглой болванке. Подвесить антенну можно на шнуре или капроновой леске между стенами комнаты. Снижение к приемнику можно сделать от любого конца или витка спирали.

10.3.4. Штыревые антенны

Представляют собой металлический штырь или телескопическое сочленение из нескольких медных или латунных тонкостенных трубок, входящих друг в друга (рис. 10.5). Число трубок зависит от заданной длины антенны и размеров приемника. В любительских условиях изготовить такую антенну весьма трудно, а небрежно выполненная антенна не даст желаемого результата.

В портативных приемниках применяется несимметричный телескопический штырь, общий для диапазонов КВ и УКВ, а в автомобильных приемниках — и для СВ и ДВ.

Рис. 10.5. Штыревая антенна

Действующая длина несимметричного вибратора с общей длиной, меньшей четверти длины волны ( h д< 0,251), определяется по формуле:

h д= 0,5∙ λ∙tg(2π∙ l/ λ)∙ π

где λ — длина волны; l — длина вибратора.

Диаграмма направленности вертикально установленного вибратора в горизонтальной плоскости представляет собой окружность, а в вертикальной — «восьмерку».

Входное сопротивление штыревой антенны имеет емкостный характер. Так как емкость антенны мала, это дает возможность подключать ее к входному контуру портативного приемника непосредственно.

Недостатками приемников со штыревыми антеннами является влияние тела слушателя и окружающих предметов на настройку приемника, проникновение на вход приемника через штыревую антенну мощных телевизионных сигналов, возможность излучения антенной высших гармоник гетеродина, которые являются источником помех для других приемников, недостаточная надежность штыревой телескопической антенны из-за ее механической хрупкости и недолговечности.

10.3.5. Ферритовые антенны

Они широко применяются в переносных и высококачественных бытовых радиоприемниках ДВ и СВ-диапазонов, а также находят применение в диапазонах КВ и УКВ.

Ферритовая антенна (ФА) представляет собой стержень круглого или прямоугольного сечения из феррита, на котором расположена катушка (катушки) индуктивности входного резонансного контура приемника (рис. 10.6, а, б ) и является разновидностью магнитной антенны, поэтому она не реагирует на электрическую составляющую электрического поля.
