3. Как настраивается контур LC-автогенератора при включении кварцевого резонатора между затвором и истоком транзистора (рис. 8.26, а )?

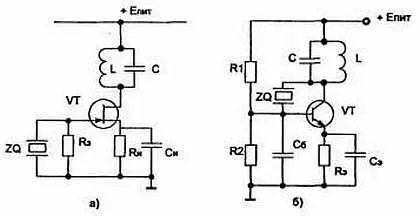

Рис. 8.26. Генераторы синусоидальных колебаний с кварцевой стабилизацией частоты

4. Как настраивается контур LC-автогенератора при включении кварцевого резонатора между коллектором и базой (рис. 8.26, б )

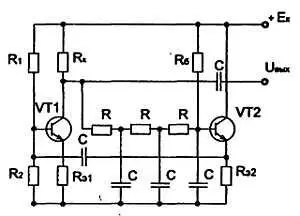

5. В схеме генератора (рис. 8.27) произошло короткое замыкание: а) резистора R к; б)резистора R э1. В каком случае схема сохраняет свою работоспособность?

Рис. 8.27. Схема RC — генератора

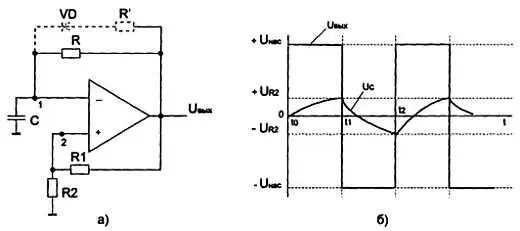

6. Принцип действия автоколебательного мультивибратора на операционном усилителе (рис. 8.28, а ) состоит в следующем. При подаче питающих напряжений на операционный усилитель в начальный момент времени инвертирующий вход 1 заземлен ( U 1= 0), а на неинвертирующем входе 2 U 2= U max R 2/( R 1+ R 2), так как в схеме действует положительная обратная связь, переводящая ОУ в режим насыщения, когда напряжение на выходе постоянно и равно максимальному значению U вых. max= U нac. Конденсатор заряжается с постоянной времени t= RC, и напряжение на нем изменяется, стремясь к значению + U нac. При U c= U R2выходное напряжение скачком изменяется, достигая своего отрицательного предела — U нac ;. Напряжение U R2становится отрицательным и удерживает устройство в состоянии насыщения, когда U вых= — U нac. Конденсатор С перезаряжается, а напряжение на нем стремится к значению — U нa. При U c= U R2снова происходит изменение выходного напряжения до положительного предела. Покажите с помощью временных диаграмм (рис. 8.28, б ), что частота мультивибратора увеличивается, если: а) уменьшить глубину положительной обратной связи (увеличить сопротивление резистора R1); б) уменьшить постоянную времени заряда конденсатора.

7. В схеме (рис. 8.28) случайно «закоротили» резистор R2. Потеряет ли схема работоспособность?

Рис. 8.28. Схема автоколебательного мультивибратора на операционном усилителе

9.1.1. Телефон

Телефоном называется устройство (прибор), с помощью которого электрические колебания преобразуются в звуковые. Такой преобразователь предназначен для работы в условиях нагрузки на ухо человека. По конструктивным особенностям телефоны подразделяются на электромагнитные, электродинамические, с дифференциальной электромагнитной системой и пьезоэлектрические.

Принцип работы электромагнитного телефона основан на изменении силы, действующей на ферромагнитные мембрану или якорь. Изменение происходит за счет взаимосвязи магнитных пороков, создаваемых постоянным магнитом и электромагнитом телефона. Телефон, колебание мембраны которого обеспечивается переменной по величине силой, действующей в одном направлении, называется телефоном с простой электромагнитной системой.

Более сложное устройство имеют телефоны электродинамические и с дифференциальной электромагнитной системой. Работа электродинамического телефона основана на изменении силы, действующей на подвижную катушку, жестко связанную с мембраной. Это происходит в результате взаимодействия магнитных потоков постоянного магнита и создаваемого переменным током, протекающим по обмотке этой катушки, находящейся в поле этого магнита. В телефоне с дифференциальной электромагнитной системой колебание мембраны происходит под действием разности двух сил, влияющих на якорь, жестко связанный с мембраной.

Принцип действия пьезоэлектрического телефона основан на я млении деформации связанных с мембраной пластинок из пьезоматериалов при подключении их к источнику переменного напряжения звуковой частоты.

Наибольшее распространение получили электромагнитные телефоны, однако в некоторых аппаратах используются также телефоны электродинамические и с дифференциальной электромагнитной системой. В простых телефонных аппаратах общего применения используются капсюльные телефоны. Все детали такого телефона смонтированы в отдельном корпусе, являющемся сменным элементом телефонного аппарата.
