Принципиальная схема одного из вариантов такого генератора приведена на рисунке. Без колебательного контура L1C3 — это обычный мультивибратор. Логические элементы DD1.1 и DD1.2 работают в режиме линейного усиления сигнала. Этот режим устанавливается подбором резисторов R1 и R2 (в пределах 0,2…1 кОм). Для повышения стабильности генерируемой частоты вместо конденсатора С2 можно подключить кварцевый резонатор.

Генератор работает в диапазоне частот 5,5…10 МГц. Амплитуда сигнала на выходе достигает нескольких вольт. Контурная катушка L1 содержит 16 витков провода ПЭВ-2 диаметром 0,3 мм с отводом от середины. Каркасом служит резистор МЛТ-1 2 МОм.

8.7.7. Дистанционное прослушивание магнитофона [22]

Многим читателям хотелось бы прослушивать магнитные записи, не мешая окружающим. Вашему вниманию предлагается описание очень простого устройства, которое позволяет слушать магнитные записи, находясь на расстоянии до 30 м от магнитофона, т. е. в любом месте квартиры или во дворе частного дома.

Устройство состоит из передатчика и приемника, работающих в диапазоне 27,12 МГц. Приемник питается от батареи «Крона», а передатчик — от источника питания магнитофона, хотя и для него можно использовать автономный источник питания.

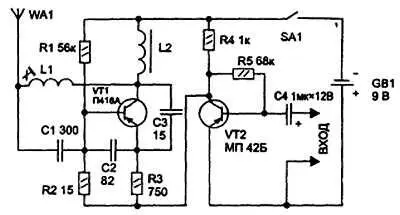

Принципиальная схема передатчика приведена на рис. 8.23.

Рис. 8.23. Схема передатчика устройства для прослушивания фонограмм

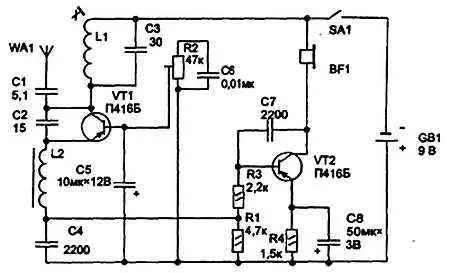

Он состоит из генератора ВЧ, собранного на транзисторе, и однокаскадного усилителя 3Ч на транзисторе VT2. На вход последнего поступает сигнал с линейного выхода усилителя воспроизведения магнитофона. Этот сигнал модулирует амплитуду сигнала несущей частоты генератора передатчика (27,12 МГц), которая излучается антенной WA1. Приемник (рис. 8.24) включает в себя сверхрегенеративный детектор на транзисторе VT1 и однокаскадный усилитель 3Ч на транзисторе VT2. Входной контур приемника настроен на частоту передатчика 27,12 МГц. Принятый антенной приемника сигнал детектируется, усиливается усилителем 3Ч и воспроизводится телефоном.

Рис. 8.24. Схема приёмника устройства для прослушивания фонограмм

Передатчик размещен в футляре магнитофонной кассеты, размеры корпуса приемника несколько больше. В обеих конструкциях использованы постоянные резисторы МЛТ-0,125, подстросчный резистор приемника R2 — СПЗ-1. Конденсаторы передатчика С1-С3 — К10-7В, оксидный конденсатор С4 — К50-6 (можно К50-3 и К50-12). В приемнике конденсаторы С1—С4, С7 — КТ, С6 — КЛС, оксидные конденсаторы С5, С8 — такие же, как в передатчике.

Вместо транзисторов П416А, П416Б можно использовать П403, П422 со статическим коэффициентом передачи тока базы не менее 75 для приемника и не менее 60 — для передатчика. Транзистор МП42Б можно заменить любым из серий МП39, МП40 и МП41.

Катушки L1 и в передатчике, и в приемнике намотаны на полистироловых каркасах диаметром 7 мм. Они имеют подстроечники из феррита 600НН диаметром 2,8 и длиной 12 мм. Обмотки катушек содержат по 8,5 витков провода ПЭВ-2 0,15, намотанных виток к витку у основания каркаса. Дроссели L2 намотаны на корпусах резисторов МЛТ-0,5 сопротивлением не менее 500 кОм. Обмотка дросселя передатчика должна содержать 80…85 витков провода ПЭ8-2 0,12, а обмотка дросселя приемника 30 витков того же провода. Выключатели SA1 — любые малогабаритные. В качестве приемной и передающей антенн использован стальной упругий провод длиной 200 мм. Телефон — ТОН-1 или ТОН-2.

Перед настройкой аппаратуры необходимо прежде всего проверить работоспособность усилителя 34 и генератора ВЧ-передатчика. Затем в приемнике подстроечным резистором R2 установить на эмиттере транзистора VT2 напряжение 6 В относительно общего провода и измерить потребляемый от батареи ток. Он должен быть в пределах 12…15 мА. Отклонение величины тока как в меньшую, так и в большую сторону говорит об ошибке в монтаже или неисправности какой-либо детали.

Теперь приступают непосредственно к настройке. Для этого подключают вход усилителя 3Ч передатчика к выходу усилителя воспроизведения магнитофона. Затем ставят на магнитофон какую-либо кассету и включают магнитофон и передатчик. В последнюю очередь включают приемник и с помощью подстроечников катушек L1 передатчика и приемника настраивают их колебательные контуры на одинаковую частоту, добиваясь наиболее громкого звука в телефонах. Во время настройки приемник должен находиться на расстоянии 5 м от передатчика. После регулировок подстроечники катушек укрепить парафином.
