Рис. 8.20. Схема аналога диода с лямбда-характеристикой

Для транзистора КП103К напряжение отсечки равно 4 В, а для КП103Л — 6 В. У транзистора КП303Д напряжение отсечки менее 8 В. Рабочая точка выбирается на середине падающего участка вольт-амперной характеристики аналога диода (рис. 8.21).

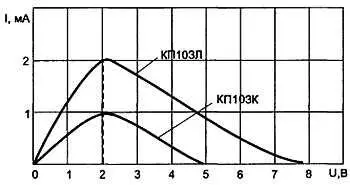

Рис. 8.21. Вольт-амперная характеристика аналога диода с лямбда-характеристикой

Для изменения (уменьшения) наклона отрицательного участка характеристики аналога диода можно включить между истоками транзисторов резистор (рис. 8.19, а ). Конденсаторы в щупе-генераторе могут быть КЛС, КМ, КТ, К10-7В и другие малогабаритные, причем конденсаторы С2, С3 следует брать с возможно малым температурным коэффициентом емкости (группы П33, М33, Н30, МПО). Резисторы — типа MJIT-0,125. Катушка L1 намотана на кольце типоразмера К16х8х6 из феррита 600НН — 300 витков провода ПЭВ-2 0,08. Катушка L2 выполнена на стержне диаметром 2,8 мм и длиной 12 мм из феррита 150ВЧ (подстроечник контура KB-диапазона радиовещательного приемника) — она содержит 100 витков провода ПЭВ-2 0,12, размещенных в два слоя (намотка — виток к витку) на длине 9 мм. Источник питания — два последовательно соединенных элемента РЦ53 либо аккумуляторы Д-0,06, Д-0,1. При использовании аккумуляторов их можно периодически подзаряжать через гнезда 5 и 6 розетки XS1 без разборки конструкции. Розетка XS1 — типа СГ-5 с пятью гнездами-контактами. Контактом 6 служит ее корпус. В переходниках использованы вилки СШ-5, в которых контактом 6 также служит корпус.

Конструкция щупа-генератора показана на рис. 8.19, в . Большая часть деталей генератора смонтирована на небольшой плате из фольгированного материала. Одни детали размещены сверху, другие — снизу. На одном из концов платы сделан выступ, на который надевают катушку L1, на выступе укреплен пружинящий контакт — он касается вывода источника питания (на схеме контакты не показаны). Другой контакт выполнен в виде металлического диска, соединенного изолированным проводником с соответствующими деталями платы.

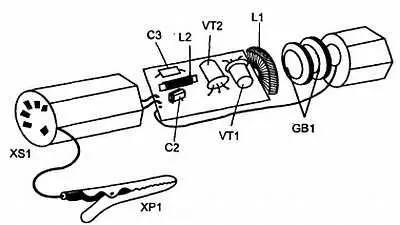

Рис. 8.19. Схема щуп-генератора на диоде с лямбда-характеристикой ( в)

Плата с источником питания установлена внутри корпуса длиной 75 мм и внутренним диаметром 18 мм. Под плату в боковых стенках корпуса (он из двух половин) пропилены пазы. На торце корпуса укреплена розетка XS1, рядом с которой через отверстие выведен гибкий проводник (можно металлическую оплетку экранированного провода), подпаянный к корпусу розетки. На другом конце проводника припаян зажим типа «крокодил».

Общий вид генератора показан на рис. 8.19, г . Резистор R1 переходника и перемычка между контактами вилки смонтированы внутри ее корпуса. Иглу можно изготовить из толстой стальной проволоки или выточить из гвоздя.

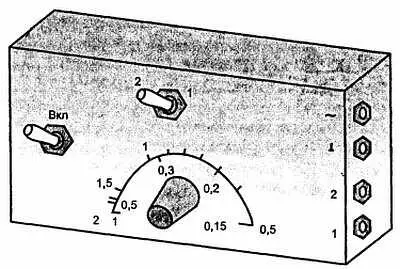

Рис. 8.19. Схема щуп-генератора на диоде с лямбда-характеристикой ( г)

Если нет возможности смонтировать генератор малогабаритным, то можно плату, корпус и все остальные узлы генератора выполнить по собственной конструкции, а в качестве источника питания можно взять два элемента с э.д.с. по 1,5 В.

Налаживание генератора сводится к установке требуемых частот подбором числа витков катушек индуктивности и конденсаторов контуров. В качестве измерительного прибора можно использовать осциллограф. Лучше всего эту операцию делать на макетной плате до установки деталей на плату генератора. Кроме того, подбирают резистор R1 с таким сопротивлением, чтобы генератор устойчиво работал при изменении напряжения питания от 3 до 1,8 В. Если осциллографа нет, то проверку и градуировку генератора можно осуществить с помощью радиовещательного приемника.

8.7.6. LC-генератор на логической микросхеме

Простой генератор синусоидальных колебаний можно собрать на логической микросхеме K155ЛA3 (рис. 8.22).

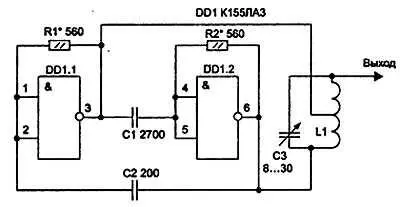

Рис. 8.22. Схема генератора синусоидальных колебаний на микросхеме K155ЛA3
