В ее состав входит перемножитель сигналов А1 и операционный усилитель А2. Перемножитель имеет два сигнальных входа X и У и два входа Х сми У см— для подачи напряжения смещения. Входы смещения служат для точной балансировки перемножителя. Вместе с выходным сигналом перемножителя на инвертирующий вход операционного усилителя А2 поступает и сигнал с входа Z .

По сопротивлению резисторы R1 и R2 одинаковы, что позволяет использовать ОУ в качестве инвертора соединением выхода микросхемы (на выводе 2 ) и входа Z . Вход Z смпредназначен для балансировки ОУ.

В описываемом генераторе (рис. 8.17) микросхема работает усилителем, управляемым напряжением. На вход X через цепь R2C2 подан сигнал положительной обратной связи, а на вход Y — управляющий сигнал с цепи АРУ. Основные частото-задающие элементы — С3 и R3. Они включены в цепь отрицательной ОС операционного усилителя микросхемы.

Перестройка частоты при неизменном выходном напряжении оказалась возможной благодаря автоматическому регулятору усиления (АРУ), в который входят транзистор VT1, стабилитрон VD1, диод VD2 и цепь R1C1. Работает регулятор следующим образом.

Допустим, что по какой-либо причине переменное выходное напряжение генератора (на выводе 2 микросхемы) увеличилось. Отрицательные его полупериоды не пропустит диод VD2, а положительные пройдут через стабилитрон VD1, который уменьшит их амплитуду на напряжение стабилизации. Далее эти импульсы поступают на базу транзистора VT1 и будут открывать его. Напряжение на коллекторе транзистора, а значит, и на входе Y микросхемы соответственно уменьшится. В результате уменьшится напряжение и на выходе микросхемы. Конденсатор С1 служит для подавления импульсов в цепи АРУ и придания ей необходимой инерционности.

Сопротивление резистора R3 не должно быть меньше 750 Ом, максимальное же может достигать 22…56 кОм в зависимости от емкости конденсатора С3 и эффективности АРУ, которая в свою очередь зависит от статического коэффициента передачи тока базы транзистора VT1 (чем он больше, тем лучше). В небольших пределах частоту генератора можно регулировать изменением сопротивления резистора R2; его минимальное значение — 3 кОм.

Работу генератора удобно контролировать, измеряя постоянное напряжение на коллекторе транзистора VT1. Оно должно быть и пределах от 0,2 до 7 В. Это означает, что АРУ и весь генератор и целом работают в нормальном режиме. Если измеренное напряжение менее 0,2 В, то на вход Y NCмикросхемы DA1, отключив его oт общего провода, необходимо подать напряжение смещения в пределах 0…+ 10 В, которое можно снять с делителя из двух резисторов (на схеме он не показан). Конкретное значение напряжения смещения подбирают экспериментально. Потребность в смещении обычно возникает при понижении частоты генерации до 60 кГц и менее. Если же напряжение на коллекторе транзистора VT1 более 7 В, то напряжение смещения должно быть отрицательным.

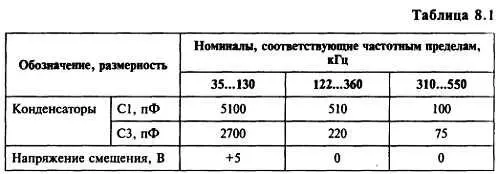

Типовые значения номиналов элементов и соответствующие пределы изменения генерируемой частоты указаны в таблице 8.1 (напряжение смещения подводить к входу Y NCмикросхемы DA1).

Транзистор VT1 — любой маломощный кремниевый, желательно высокочастотный. Диод VD2 — также любой кремниевый. Выбор конденсаторов зависит от требований, предъявляемых к стабильности частоты.

8.7.4. Комбинированный генератор

Этот генератор позволяет проверить работоспособность радиовещательных приемников как на высокой, так и на промежуточной и низкой частотах. Диапазон частот, перекрываемый генератором, составляет 0,15…2 МГц. Частота генератора звуковой частоты фиксированная — 2 кГц.

Генератор собран на двух транзисторах (рис. 8.18, а ), соединенных между собой так, что они образуют аналог тринистора, в котором анодом можно считать вывод эмиттера транзистора VT1, катодом — вывод эмиттера транзистора VT2, а управляющим электродом — соединенные вместе базовый и коллекторный выводы транзисторов VT1 и VT2 соответственно.

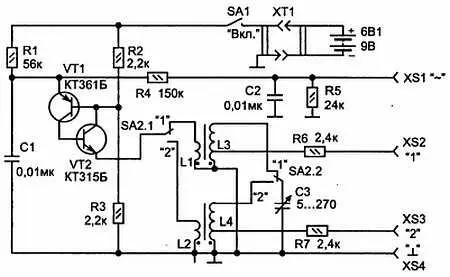

Рис. 8.18. Схема комбинированного генератора ( а )

В сочетании с другими деталями (резисторы R1—R3, конденсатор С1) аналог тринистора образует релаксационный генератор. Но в этой схеме аналог тринистора работает как аналог динистора. С помощью резисторов R2, R3 на управляющий электрод подается постоянное напряжение смещения, которое определяет напряжение переключения U ПРКэтого аналога динистора.
