Пластинка должна иметь ровную поверхность. Выгнутость или вогнутость ее вследствие коробления недопустимы.

Привод планшайбы во вращение . При записи требуется расходовать большую мощность на вращение диска, чем при воспроизведении, так как при этом возникают значительные тормозящие усилия между резцом и звуконосителем. Поэтому граммофонные пружинные приводы для записи непригодны. Следует применять привод от электромотора мощностью 5-60 вт. Если удастся достать специальный граммофонный мотор, делающий 78 оборотов в минуту, то планшайбу закрепляют непосредственно на оси мотора. При более быстроходных моторах соединение надо произвести через редуктор или соответствующую ременную передачу.

Рекордер . Так как рекордер во многом не отличается по своему устройству от адаптера, возникает вопрос, нельзя ли обычный электромагнитный адаптер использовать для записи? Это, естественно, сильно облегчило бы изготовление аппарата. К сожалению, если не делать никаких переделок, качество записи адаптером будет невысоким. Требуемые переделки не столь уж сложны и сводятся в основном к следующему:

1. В адаптере надо поставить более сильный постоянный магнит.

2. Демпферовку якоря, которая у адаптеров слишком «мягка», надо сделать более упругой, отрегулировав ее соответствующим образом и при необходимости сменив резину демпфера на более твердую.

3. Если катушка адаптера намотана очень тонкой проволокой, она при записи может сгореть. Поэтому ее следует перемотать проводом 0,1–0,15 (до заполнения).

При сборке надо следить за тем, чтобы якорь занимал симметричное положение в зазоре между полюсными наконечниками и не касался их. При отклонении якоря в ту или другую сторону от нейтрали рука должна ощущать одинаковое сопротивление демпфера.

Усилитель записи должен развивать мощность порядка 3–5 вт. По своей схеме он не отличается от известных типовых схем. Можно использовать также усилительную часть в радиоприемнике. Рекордер при этом включается на место звуковой катушки громкоговорителя (если, конечно, их сопротивления близки по величине). При этом можно вести запись радиопередач или перезапись граммпластинок, воспроизводимых адаптером, включенным в гнезда радиоприемника «адаптер». Запись с микрофона может осуществляться лишь при угольном микрофоне, дающем достаточное полезное напряжение. Схема включения угольного микрофона в радиоприемник показана на рис. 33.

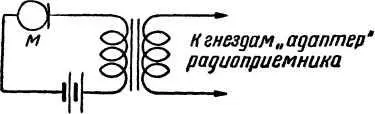

Рис. 33. Схема включения угольного микрофона .

Более качественный динамический микрофон развивает весьма малое напряжение. Поэтому при записи с него нужно применять специальный (обычно 3-ступенный) усилитель с большим усилением.

Для улучшения режима записи рекомендуется рекордер включать через корректирующую ячейку (рис. 34).

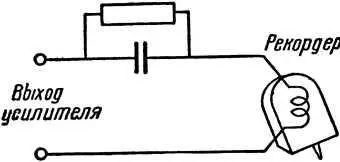

Рис. 34. Схема включения рекордера .

Величины емкости и сопротивления, входящие в эту ячейку, надо подобрать практически (они зависят от данных рекордера), ориентируясь при этом на возможность получения более громкой и неискаженной записи.

Резцы для записи . Лучшими для записи на целлулоидных дисках являются сапфировые резцы заводского производства. Самостоятельное изготовление их в любительских условиях довольно затруднительно. Если есть возможность, легче сделать стальные резцы. Для этого стальная граммофонная игла затачивается на шлифовальном камне так, как показано на рис. 35.

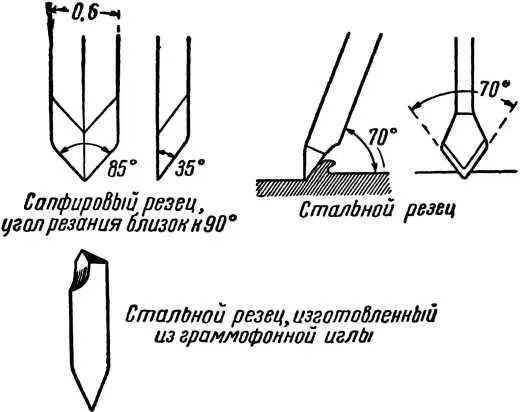

Рис 35. Резцы для записи .

Правильная установка резца при записи дана на том же рисунке. В зависимости от веса рекордера резец при записи будет более или менее глубоко погружаться в целлулоид и вырезать в нем мелкую или глубокую канавку. Наиболее правильно отрегулировать аппарат так, чтобы ширина холостой канавки (без записи) при рассматривании ее через увеличительное стекло была несколько больше расстояния между краями соседних канавок. Регулировка осуществляется подбором дополнительного груза (обычно свинцового), крепящегося к рекордеру.

На первых порах можно попробовать обойтись без резцов для записи. Дело в том, что звуковая канавка на поверхности диска может не только вырезаться, но и выдавливаться. Для выдавливания вместо резца в рекордер вставляется обычная граммофонная игла. Качество записи при этом заметно хуже чем при резании, и такой способ может рекомендоваться лишь как опыт.
