Особенностью такого аппарата является то, что скорость движения пленки в нем непостоянная. Так как механизм проигрывателя вращается все время с одним и тем же числом оборотов в единицу времени, а диаметр рулона пленки, наматывающейся на бобышку, постепенно увеличивается, скорость движения пленки растет к концу записи. Однако это не страшно, поскольку при воспроизведении произойдет аналогичный процесс и поэтому любой участок пленки будет проходить мимо магнитной головки при воспроизведении с той же скоростью, с какой он проходил мимо нее при записи. А это только и требуется во избежание искажений тональности звучания. Правда, в таком аппарате нельзя запись монтировать. Если часть записи из начала рулона вклеить в конец, она будет звучать там ненормально. С этим приходится мириться, если желательно получить возможно более простой аппарат.

Переходим к описанию отдельных составных частей лентопротяжного механизма.

Бобышка . Бобышка (рис. 19) вытачивается из сухого дерева по размерам, указанным на рисунке.

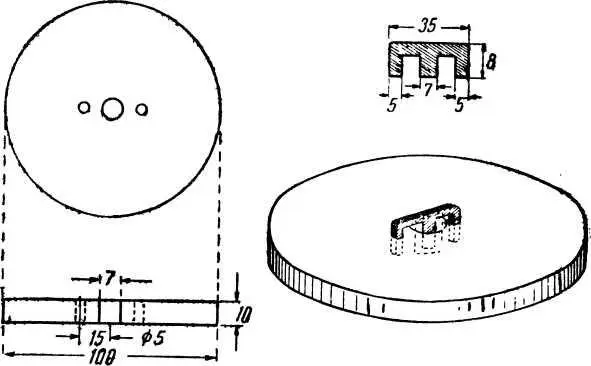

Рис. 19. Бобышка и замок для крепления ее .

Закрепляется она на оси проигрывателя при помощи замка, вставляемого в отверстия бобышки и пропил оси. Пропил делается ножовкой на глубину 1 см. Во время обратной перемотки пленки замок вынимается и бобышка свободно вращается на оси проигрывателя.

Левая кассета . Размеры левой кассеты приведены на рис. 20.

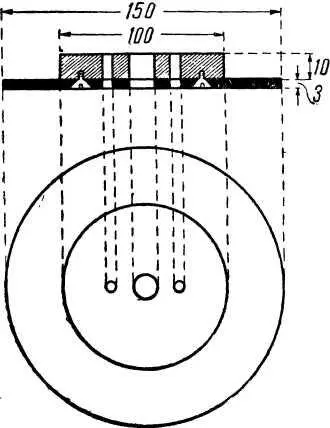

Рис. 20. Левая кассета .

Центральная часть ее, так же, как и бобышка; вытачивается из дерева и соединяется с нижним диском, сделанным из 3-миллиметровой фанеры или тонкого алюминия. Кассета крепится на оси с помощью такого же замка, как и бобышка. Таким образом, кассета съемная. Если имеется достаточный запас пленки, можно сделать несколько кассет и хранить на них пленку с произведенной записью.

Перематывающий механизм (рис. 21) состоит из оси со съемной рукояткой 1 , передачи 2 и оси крепления кассеты 3.

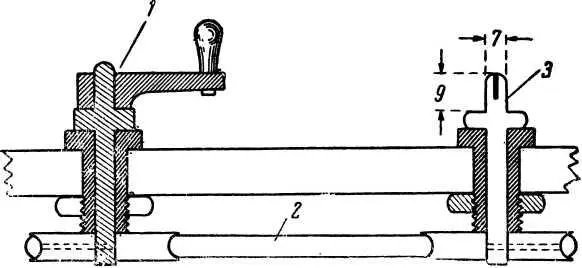

Рис. 21. Перематывающий механизм: 1 — рукоятка обратной перемотки пленки; 2 — ременная передача; 3 — ось крепления левой кассеты.

В последней для замка делается такой же пропил, как и в оси проигрывателя. Устройство перематывающего механизма может быть изменено в соответствии с имеющимися частями отдельных механизмов. Например, ременную передачу можно заменить шестеренчатой. Требуемый коэффициент передачи примерно равен 1: 3.

Направляющий ролик . Изготавливается из шарикоподшипника с шириной внешней обоймы 7–8 мм (рис. 22).

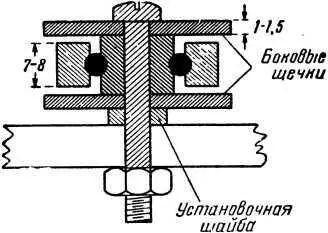

Рис. 22. Направляющий ролик .

С обеих сторон подшипника устанавливаются боковые щечки. Их можно выточить (или аккуратно вырезать) из листового металла. Щечки и средняя обойма стягиваются между собой и крепятся к площадке аппарата сквозным болтом.

Маховик с роликом . Этот узел сложен в изготовлении. Примерный его вид показан на рис. 23.

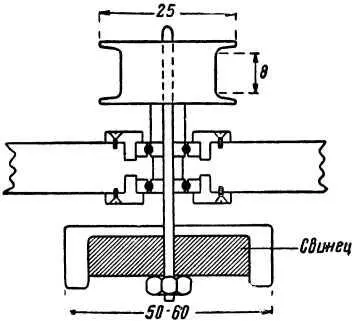

Рис. 23. Маховик с роликом .

Здесь потребуются точные токарные и сборочные работы. Сам маховик желательно сделать более тяжелым, залив, например, середину его свинцом. Ось маховика лучше всего установить на шарикоподшипниках, крепящихся обоймами к площадке. Ролик к оси маховика крепится при помощи шпильки. Как указывалось, для начала работы с аппаратом маховик можно заменить вторым направляющим роликом.

Приставная площадка . Изготавливается из 5-10 мм алюминия или в крайнем случае из сухой деревянной доски.

Размеры ее выбираются в соответствии с размерами прочих изготовленных деталей. Расположение их на площадке показано на рис. 18. При помощи двух кронштейнов площадка крепится к проигрывателю. При монтаже следует обратить внимание на то, чтобы пленка шла во всем аппарате на одной высоте, без перекоса.

Магнитная головка . Магнитная головка является наиболее сложной частью аппарата. Поэтому для облегчения работы следует постараться достать готовую головку заводского изготовления. Наиболее подходящей является универсальная головка записи-воспроизведения от магнитофона типа «Днепр».
