Схема усилителя и ее данные приведены на рис. 29.

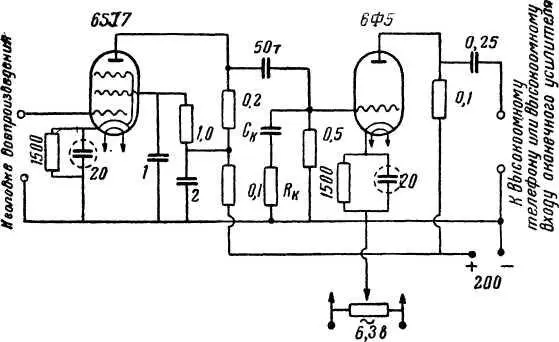

Рис. 29. Схема предварительного усилителя воспроизведения.

Все детали для сборки берутся готовыми. При настройке аппарата, подбирая величины Rк и Ск , добиваются наилучшего тембра звучания.

Питание усилителя может производиться от любого выпрямителя с хорошим сглаживающим фильтром. Для ослабления фона параллельно накалу лампы 1-й ступени включается потенциометр 100–300 ом, ползунок которого соединяется с землей. Наивыгоднейшее положение ползунка подбирают на слух при воспроизведении.

Конструктивное оформление усилителя может быть различным. Можно, например, весь монтаж расположить на шасси, разделенном на три части (рис. 30).

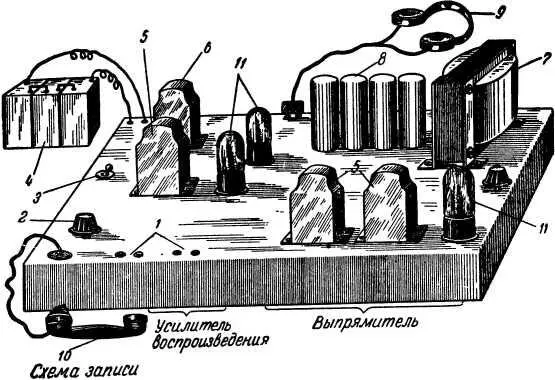

Рис. 30. Примерное расположение деталей электрической схемы: 1 — гнезда для включения магнитной головки; 2 — регулятор тока подмагничивания; 3 — выключатель батареи; 4 — батарея; 5 — дроссели; 6 — трансформатор низкой частоты; 7 — силовой трансформатор; 8 — электролитические конденсаторы; 9 — головные телефоны; 10 — микротелефонная трубка;. 11 — радиолампы.

В первой смонтирована записывающая часть аппарата, во второй — усилитель воспроизведения, в третьей — выпрямитель.

Экранированный провод, идущий от головки с лентопротяжного механизма, заканчивается вилкой. При помощи ее головка подсоединяется к записывающей и воспроизводящей схемам аппарата.

Так как при записи важно не изменять полярности включения головки, вилку и гнезда необходимо промаркировать (например, около одного гнезда и соответственно на вилке около одной из ножек поставить краской точку).

В изготовленном аппарате прежде всего следует зарядить в лентопротяжный механизм пленку и посмотреть, правильно ли она движется мимо головки. Обратите внимание, чтобы своей матовой (рабочей стороной) пленка была обращена к головке. При том расположении головки, какое принято в аппарате, новую пленку для этого придется перевернуть.

Убедившись в исправности лентопротяжного механизма, переходят к записывающей части аппарата. В гнезда, предназначенные для включения головки, подсоединяют телефонные трубки. Включив тумблером микрофонную батарею, надо убедиться в том, что в трубках прослушивается разговор перед микрофоном.

Проверка усилителя воспроизведения производится также путем прослушивания его работы. Прикосновение пальцев к входным гнездам должно вызвать появление в телефонных трубках характерного щелчка и гудения.

После того, как проверка аппарата по частям закончена, можно начать запись. Включается лентопротяжный механизм. К пленке для стирания подносится постоянный магнит. Надо заметить его полюса с тем, чтобы в дальнейшем при работе всегда придерживаться одного первоначально выбранного направления стирающего магнитного поля.

Регулятор тока подмагничивания ставят в среднее положение. Четко произнося перед микрофоном отдельные слова (например, цифры), производим запись. Закончив ее, перематываем пленку, провод с вилкой от головки переключаем на вход усилителя воспроизведения и прослушиваем запись. Если желательно получить громкоговорящее воспроизведение, можно выходные гнезда усилителя соединить с гнездами «адаптер» радиоприемника.

Если запись не получилась или очень искажена, ее надо повторить при других положениях регулятора подмагничивания. Если и это не помогает, надо поменять местами провода, идущие к батарее с тем, чтобы изменить направление тока подмагничивания. При всех повторных записях стирание постоянным магнитом повторяется. Если обнаруживается, что оно неполно и прослушивается старая запись, это свидетельствует о том, что магнит недостаточно сильный и его надо заменить. Выбранная полярность подключения батареи и положение регулятора тока подмагничивания оставляются без изменения для будущих записей.

Может оказаться, что экран на магнитной головке действует слабо, плохо защищая ее от внешних полей. Тогда при воспроизведении будет сильно прослушиваться «фон» переменного тока.

Его можно значительно ослабить простым способом, использовав так называемый «антифонный виток». Этот виток диаметром 3–4 см, сделанный из изолированного монтажного провода, включается последовательно в один из проводов, идущих от магнитной головки (рис. 31).
