Проще всего это достигается включением головки по схеме показанной на рис. 26.

Рис. 26. Схема размагничивания магнитной головки: R1 = 1 000 ом; R2 = 10 000 ом; R3= 30 ом.

Вначале переменные сопротивления выводятся, при этом через обмотку головки протекает наибольший переменный ток. Далее постепенно вводят сопротивление R 1, затем сопротивление R 2. После этого ток в цепи становится практически равным нулю и головка отключается. Сопротивления в приведенной схеме можно взять любого типа. Переменное напряжение 6–7 в получается от понижающего трансформатора, включаемого в сеть переменного тока.

Так как магнитная головка очень чувствительна к внешним полям, «наводки» на нее с различных электроприборов и в первую очередь с близко расположенного мотора электропроигрывателя создадут при прослушивании сильный «фон» переменного тока. Во избежание этого головку надо тщательно заэкранировать. Экран лучше всего изготовить из пермалоя. Если его нет, берется 1,5 — 2-миллиметровая листовая сталь.

Форма экрана показана на рис. 27.

Рис. 27. Экран на магнитную головку .

Как видно, это цилиндр, обрезанный с одной стороны. Края экрана пропаиваются. Крепится экран к площадке двумя винтами. При установке следует следить за тем, чтобы магнитная пленка при своем движении не задевала за края экрана.

Снизу под головку подкладывается круглая железная пластинка того же диаметра, что и экран. Таким образом головка оказывается изолированной от действия внешних магнитных полей со всех сторон, не считая той, где к ней подходит пленка. Выводы от головки соединяются с тонким экранированным двухпроводным кабелем (так называемым микрофонным кабелем), который через отверстие в экране и площадке выводится вниз и уходит к усилителю. Экран кабеля соединяется с землей. Если нет специального микрофонного кабеля, его можно заменить, свив два мягких провода вместе и надев на них экранирующий металлический шланг (так называемый «экранный чулок»).

Микрофон, батарея, трансформатор . В описываемом аппарате выбран постоянноточный режим записи, как более простой для первых опытов.

Электрическая схема записи показана на рис. 28.

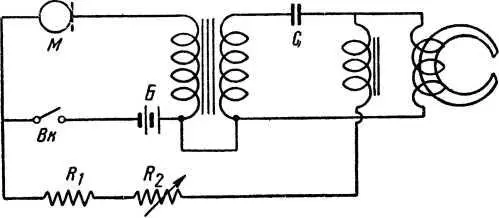

Рис. 28. Электрическая схема записи .

Общее включение осуществляется тумблером Вк. При этом ток от — батареи Б проходит через угольный микрофон М и первичную обмотку повышающего трансформатора. Ток во вторичной цепи трансформатора проходит через конденсатор С и обмотку магнитной головки. Та же батарея Б служит для подачи тока подмагничивания через ограничительное сопротивление R 1, переменное сопротивление R 2, дроссель и обмотку магнитной головки.

Данные схемы . Микрофон — угольный от телефонного аппарата любого типа. Батарея может выбираться также любого типа: сухая, водоналивная, аккумуляторная. Проще всего применить батарейки от карманного фонаря. Если микрофон взят от телефонного аппарата местного питания (такие телефоны главным образом распространены в сельских районах), нужно включать одну батарейку (напряжение 4–5 вольт); если взят микрофон от аппарата центрального питания (городского типа) — две-три батарейки, соединенные последовательно. Переменное сопротивление R 2 = 2 000 ом желательно проволочного типа. Конденсатор С = 0,5 мкф , с бумажной изоляцией. Ограничительное сопротивление R 1 = 2 000 ом любого типа.

Трансформатор — по своему устройству является обычным трансформатором низкой частоты. Коэффициент трансформации 1: 2. Включается на повышение в сторону магнитной головки. Собирается на железе Ш-18 , ширина пакета 20 мм. I обмотка — 500 витков провода 0,25 ПЭ; II обмотка — 1 000 витков провода 0,18-0,2 ПЭ.

Дроссель . Собирается на железе Ш-18 , ширина пакета 20 мм. Число витков — 1 600, провода 0,21 ПЭ.

Усилитель воспроизведения . В конструкцию аппарата входит лишь предварительный усилитель, усиливающий настолько, чтобы можно было затем воспользоваться каким-либо усилителем от электропроигрывателя или низкочастотной частью радиоприемника. Сам же предварительный усилитель позволяет осуществлять только негромкое прослушивание записи на высокоомные телефонные трубки.
