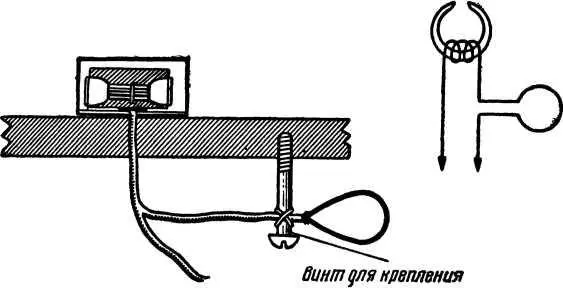

Рис. 31. Антифонный виток и его включение .

Во время воспроизведения надо найти такое положение антифонного витка, при котором наводки на него и на головку взаимно компенсируют друг друга.

Настройка витка производится на слух. В лучшем положении его следует закрепить.

Важное значение для работы имеет правильный выбор модуляции пленки, т. е. степени ее намагниченности магнитным полем звуковой частоты. В данном аппарате это зависит о г того, насколько громко мы говорим в микрофон и как близко от себя его держим. При слабой модуляции будут относительно сильнее прослушиваться различные шумы и помехи, сопровождающие запись; при слишком сильной модуляции возникнут искажения звука. В более совершенных аппаратах имеется специальный прибор — измеритель модуляции, который помогает правильно устанавливать режим намагничивания пленки. При его отсутствии приходится подбирать режим записи практически, для чего, начав запись счета цифр, постепенно повышают голос и уменьшают расстояние до микрофона. Для того, чтобы потом было легче разобраться, можно в микрофон объявлять условия записи (например, «расстояние до микрофона 0,5 м , говорю тихим голосом»). После прослушивания выбирают режим записи, при котором искажения еще не очень заметны.

Большинство подобных аппаратов требует для своего изготовления точных токарных работ, поэтому любителю приходится выбирать простейшую систему аппарата, позволяющую по возможности обойтись без токарного станка.

Наиболее сложным в аппарате является обычно смещающий механизм, передвигающий рекордер с каждым оборотом диска в направлении его радиуса на вполне определенное расстояние, называемое шагом записи.

В описываемом аппарате такой механизм фактически отсутствует. Точнее, его роль выполняет простая граммофонная пластинка. Так как звуковая канавка нанесена на ее поверхности как раз так, как нам надо при записи на диск, т. е. спиралеобразно, с постоянным шагом смещения, возникла мысль использовать граммпластинку в качестве приспособления, «смещающего» рекордер во время записи. Принцип работы аппарата показан на рис. 32.

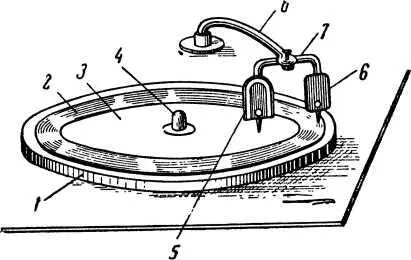

Рис. 32. Простейший аппарат для записи на диск: 1 — планшайба; 2 — граммофонная пластинка; 3 — целлулоидный диск; 4 — прижимная гайка: 5 — рекордер; 6 — ведущая приставка; 7 перемычка; 8 — поворотный рычаг.

На вращающуюся планшайбу 1 кладется граммофонная пластинка 2 и поверх ее целлулоидный диск 3. При помощи широкой гайки 4 диск прижимается в центре планшайбы к граммпластинке. Рекордер 5 соединен с ведущей приставкой 6 при помощи жесткой перемычки 7 , которая в свою очередь закреплена на поворотном рычаге 8.

Ведущая приставка имеет иглодержатель, в котором крепится обычная граммофонная игла, входящая в канавку граммпластинки. С каждым оборотом планшайбы ведущая приставка смещается к центру на расстояние, равное шагу записи граммпластинки. При этом она смещает на такое же расстояние соединенный с нею рекордер. В итоге на поверхности целлулоидного диска образуется спиральная звуковая канавка.

Поскольку используемая граммпластинка наверняка содержит запись, игла ведущей приставки, кроме постоянного равномерного смещения к центру, будет совершать дополнительные колебательные движения в соответствии с извилинами звуковых канавок на пластинке. Важно, чтобы эти колебания не передались резцу рекордера, иначе на диске получится перезапись граммпластинки. Достигается это приданием всей конструкции достаточного веса и упругостью закрепления якоря в рекордере и иглы в ведущей приставке.

Недостаток подобного аппарата — малое время записи, поскольку размеры целлулоидного диска ограничены размерами центральной части граммпластинки (там, где на ней нет звуковых канавок). Это, однако, окупается, как уже говорилось, его простотой и доступностью в изготовлении.

Переходим к описанию отдельных узлов и деталей аппарата.

Выбор граммофонной пластинки . Ведущая граммофонная пластинка должна быть новой, без механических дефектов. Если желательно увеличить время записи, надо взять пластинку большого размера («Гигант»). Особое внимание при отборе следует обратить на то, чтобы пластинка имела незначительный эксцентриситет центрального отверстия. Это легко проверить, воспроизводя пластинку на граммофоне или электропроигрывателе. При этом не должны быть заметны на глаз колебания мембраны (или адаптера) из стороны в сторону.
