Вадим Корольков - Что такое звукозапись

Пользуясь магнитной системой, вы будете практически делать записи только для собственного пользования. На первых порах многих это, возможно, не смутит. Более существенно затруднение с получением магнитной пленки.

Для записи на диск сырье достать легче, может быть использована старая рентгеновская пленка или широкая фотопленка. Качество записи будет хуже, чем на магнитной пленке, но при известном навыке и правильно настроенном аппарате качество все же не уступит обычной граммофонной пластинке.

Запись на диск, в отличие от записи на магнитную пленку, может быть легко воспроизведена на любом граммофоне или электропроигрывателе. Некоторым осложнением является необходимость доставать и часто менять резцы в аппарате, но их можно изготавливать и самому. По сложности изготовления аппарат для записи на диск примерно равноценен аппарату для записи на магнитную пленку.

Сделаем вывод: если имеется возможность достать магнитную пленку, следует остановиться на магнитной системе, в противном случае рекомендуем делать аппарат для записи на диск.

Заранее предупреждаем: в этом разделе вы не найдете описания сложных высококачественных звукозаписывающих аппаратов. Тому, кто только начинает заниматься любительской звукозаписью, их изготовление не по силам. Мастерство и опыт придут по мере практической работы. Но с чего-то начинать надо.

Пусть первый аппарат будет не так удобен, и звук при воспроизведении окажется несколько искаженным, с этим можно на первых порах помириться. Зато вы получите необходимую практику.

Ниже описаны два аппарата. Один из них осуществляет запись на магнитную пленку, другой — на целлулоидные диски.

В отличие от любительской радиоаппаратуры, собираемой в основном из стандартных заводских деталей, самодельные аппараты звукозаписи изготавливаются чаще всего из случайных, подручных частей и материалов, поскольку необходимые заводские детали достать в продаже очень трудно. Поэтому некоторые узлы не будут конкретизированы. Будет дано лишь их общее описание, назначение и примерное устройство.

На основании этого каждый, кто изготавливает звукозаписывающий аппарат, должен самостоятельно доработать конструкцию в соответствии с имеющимися у него возможностями.

Основное назначение аппарата — речевые записи с микрофона. В виде опыта можно производить на нем записи с радиоприемника или с радиотрансляционной линии. Время записи — две-три минуты (такое же, как у граммпластинки нормального размера). Аппарат состоит из следующих основных частей:

а) лентопротяжного механизма;

б) магнитной головки записи (она же головка воспроизведения);

в) микрофона с батареей и трансформаторов;

г) усилителя воспроизведения.

Рассмотрим в таком же порядке устройство каждой части. Лентопротяжный механизм. За основу берется пружинный граммофон или электрический проигрыватель граммпластинок (рис. 18), к которому сбоку пристраивается небольшая площадка с кассетой для магнитной пленки и другими узлами.

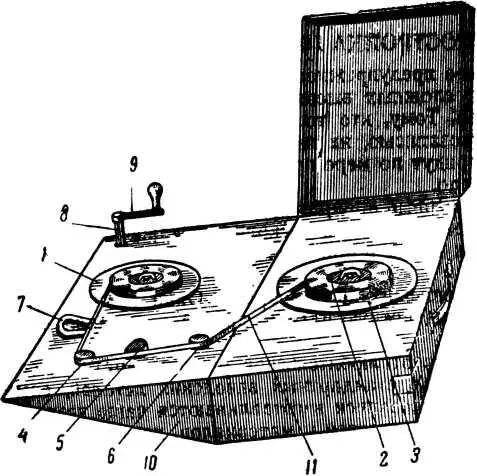

Рис. 18. Общий вид лентопротяжного механизма: 1 — левая кассете с пленкой; 2 — деревянная бобышка: 3 — диск проигрывателя; 4 — ролик маховика; 5 — магнитная головка; 6 — направляющий ролик; 7 — стирающий магнит; 8 — ось перематывающего механизма; 9 — съемная ручка для перемотки пленки; 10 — уголки для крепления площадки; 11 — магнитная пленка.

Вкратце, аппарат работает следующим образом.

Магнитная пленка при записи перематывается с левой кассеты 1 на деревянную бобышку 2 , закрепляемую на оси диска проигрывателя 3 .На своем пути она проходит через направляющий ролик 4, магнитную головку 5 и ролик маховика 6, сглаживающего механические толчки. Если пленка предварительно не стерта, к ней прикасают во время движения сильный постоянный магнит 7 и таким образом стирают тут же перед записью. По окончании записи пленка перезаряжается в аппарате по более короткому пути (рис. 18) от диска проигрывателя прямо на левую кассету. Эта последняя связана ускоряющей ременной (или шестеренчатой) передачей с осью 8 , снабженной съемной рукоятью 9 . При ее помощи производится обратная перемотка записанной пленки.

Для воспроизведения записи пленка вновь пропускается по тому же пути мимо магнитной головки. При этом, конечно, стирающий магнит удаляется. Во время нормального хода пленки вперед ручка перемотки 9 снимается с оси. На первых порах можно не ставить маховика, заменив его вторым направляющим роликом, аналогичным первому 4 .
