Кроме телеграфных сигнальных ключей, можно пользоваться при опытах губными ключами и ключами, действие которых основано на передаче звуко­вых волн, развивающихся при произношении слов. В губных ключах замы­кание и размыкание тока достигается движением захватываемых губами двух штифтиков, получающимся при выговаривании сигнального слова. При поль­зовании звуковыми ключами губы или все лицо исследуемого обращено к во­ронке, собирающей звуковые волны; противоположный конец воронки снабжен мембраной (резиновой, стружковой или металлической), колеблющейся при произношении слов и своими колебаниями вызывающей контакты электри­ческого тока; такие ключи могут быть настолько чувствительными, что пере­дают малейший шопот 119 ). Наибольшим распространением пользуются, однако, телеграфные ключи, весьма удобные по своей практичности и простоте обра­щения с ними.

Для определения скорости зрительных впечатлений применяются еще т. наз. тахистоскопы, устройства которых основано на том, что данное изображение делается видимым исследуемому лицу только на время прохо­ждения впереди изображения экрана со щелью; сквозь эту щель и можно видеть изображение; величину щели и скорость движения экрана можно варьировать, изменяя таким образом время экспозиции изображения. В тахистоскопе Wundt'a 120 ) скорость скользящей по двум вертикальным стол­бам ширмы варьируется высотой ее падения и величиной удерживающего ее груза, соединенного с ней посредством шнурка, перекинутого через блок. Другой принцип устройства тахистоскопа предложен Wirth'ом 242): здесь изображение появляется в щели, прорезывающей по радиусу вращающееся на горизонтальной оси круглое зеркало; в зеркале отражается находящееся впе­реди его изображение, точно соответствующее находящемуся позади зеркала; изображения размещаются так, что мнимое изображение не отличается от находящегося позади зеркала и видимого лишь в момент открытия пронося­щейся мимо него щели; малейшее изменение взаимного отношения изобра­жений или замена их другими и должна отмечаться исследуемым лицом, наблю­дающим за данным изображением; при опытах с тахистоскопом Wirth'a чаще всего пользуются изображениями комплексов геометрических фигурок. Следует обратить внимание исследователей на тахистоскоп Владимир­ского, имеющий ряд преимуществ перед тахистоскопом Wundt'a, а имен­но, бесшумность действия, хорошее и постоянное освещение об'екта экспози­ции, возможность точного измерения времени экспозиции посредством вклю­чения в цепь хроноскопа Hipp'a 242 a).

Для изучения и демонстрации закона Weber -Fechner'a можно 121 ) рекомендовать аппарат, известный под названием весов Stratton'а.

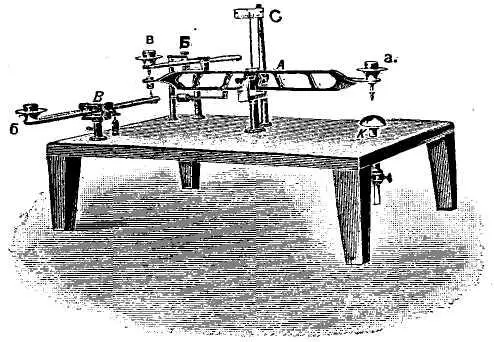

Рис. 11. Весы Stratton'a. А, Б, В—три равноплечих рычага; а, б, в—плоские чашки для нагрузки гирями; под чашкой а костяной штифтик, давящий на кисть руки, положенную па подушечку к; С — стрелка весов.

Весы эти в усовершенствованном виде располагаются на столике с невысокими ножками; горизонтальное положение доски столика обеспечивается возможностью градуировать высоту ножек винтами; самые весы состоят из трех равноплечих рычагов, лежащих в плоскости, параллельной поверхности стола; главный рычаг своей централь­ной частью соединен с призмой, покоящейся на штифте, прикрепленном в центре доски стола; рычаг снабжен вертикальной стрелкой, по показаниям которой устанавливается равновесие; на одном из концов рычага находится плоская чашка, на которую кладутся круглые плоские гири одна на другую; под чашкой к рычагу прикреплен костяной штифтик, который и давит па подложенную под него руку, преимущественно на кисть или область предплечья; рука кладется на мягкую подушечку. Два других рычага находятся у противоположного края стола и расположены таким образом, что своими концами, снабженными заостренными штифтиками, они прикасаются к концу глав­ного рычага, один сверху, а другой снизу, взаимно уравновешиваясь; если на чашке главного рычага нет груза, то все рычаги находятся в равновесии; равновесие сохра­няется, если на чашках всех трех рычагов находится одинаковый груз; чашка одного из рычагов находится над концом главного рычага, а другого — на конце, удаленном от главного рычага; вследствие такого расположения чашек рычагов, нагрузка чашки над главным рычагом, облегчая грузы главного рычага, уменьшает его давление на исследуемую часть тела, а нагрузка чашки другого рычага производит противополож­ное действие, увеличивая груз главного рычага и усиливая его давление. Благодаря описанным приспособлениям, весы Stratton'а позволяют определить минимальный порог раздражения по отношению к чувству давления или тяжести; манипулируя с тремя чашками рычагов, мы легко можем установить и минимальные воспринимаемые разницы давления, как в сторону наростания, так и в сторону его уменьшения.
