Для того, чтобы определить, в течение какого времени стрелки хроноскопа на­ходились в движении, надо отметить их положение до начала движения и по его окончании. Цифры большого циферблата обозначают целые и десятые доли секунды, цифры малого — сотые и тысячные; это дает возможность отмечать положение

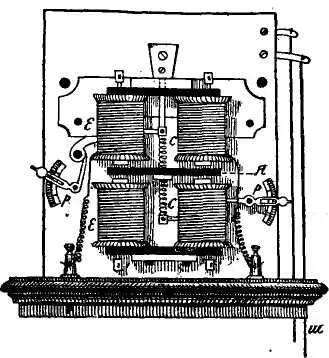

Рис. 9. Механизм хроноскопа сзади. Е — электромагниты. Я — якорь. С — спиральные пружины ; р — регуляторы ; ш — шнурки к рычагам, приводящим в движение и останавливающим стрелки.

стрелок посредством записывания подряд цифр большего и малого циферблатов; напр., если до начала движения стрелка большего циферблата стоит на 37, а малого на 11, то записывается 3711; если после окончания движения стрелка большого стоит на 56, а малого на 24, то записывается 5624; раз­ница, получаемая вычитанием первой цифры из второй, показывает, в течение какого времени стрелки находились в движении: 5624 — 3711 = 1913.

Как уже было выше указано, хроно­скоп устроен таким образом, что стрелки его могут приводиться в движение и останавли­ваться под влиянием замыкания и размы­кания электрического тока. Это дости­гается применением системы электромагни­тов, влияющей на движение стрелок, благо­даря связи с особо приспособленным якорем (рис. 9 и 10). Электромагниты расположены позади часового механизма в виде двух пар, верхней и нижней. Между верхней и ниж­ней парой электромагнитов находится ме­таллическая пластинка якоря, которая при­тягивается тою парою электромагнитов, через которую пропускается электрический ток; лишь только ток размыкается, якорь отходит от электромагнитов вниз или вверх, смотря по тому, к нижней или верхней паре он притягивается; отхождение якоря

обусловливается давлением на него спи­ральных пружинок (см. рис. 9), регули­руемых находящимися с обеих сторон приспособлениями для регуляции. На рис. 9 регуляция произведена таким об­разом, что при прохождении тока через нижнюю пару электромагнитов якорь притягивается к ней, а при размагничи­вании отходит к верхней паре.

Якорь прикреплен к рычагу, дваж­ды изогнутому под прямым углом, верх­нее колено которого соединено с зубча­тым колесом, зубцы которого, будучи рас­положены на его боковой поверхности, при движениях рычага вперед и назад входят в промежутки между зубцами другого находящегося против него та­кого же колеса пли выходят из этих про­межутков; таким образом, оба колеса то сливаются в одно, то раз'единяются; при соединении колеса в движение вовлека­ются и находящиеся между ними стрел­ки, представляющие одну общую систе­му со стрелками циферблатов: если коле­са соединились, то стрелки вовлечены в движение, вместе с которым движутся и стрелки циферблатов; как только ко­леса раз'единяются, система стрелок вы­водится из вращения, они тотчас останавливаются.

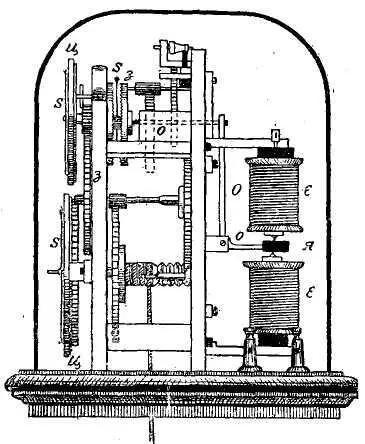

Рис. 10. Механизм хроноскопа сбоку. 3 — система зубчатых колес, приводящих в движение стрелки циферблатов. Е — электромагниты. Я — якорь, Ц и ц — большой и малый циферблаты, вид сбоку S — система стрелок. О — соединение якоря с системой стрелок.

Из рис. 9 видно, что колеса соединяются при условии отхождения якоря к верхней паре электромагнитов и

раз'единяются при отхождении его книзу; следовательно, при размыкании тока стрелки циферблатов начинают свое движение, при замыкании же моментально останавливаются. Электрический ток проходит в хроноскоп через одну из двух пар клемм, одна из которых проводит ток в верхнюю, а другая в нижнюю пару электромагнитов.

Из приводимых рисунков устройство хроноскопа Hipp'a видно с доста­точной ясностью.

Рассмотрим сначала способ определения времени простой звуковой реак­ции, аппараты, которые при этом применяются, кроме только-что описанного хроноскопа, и их расположение при опыте.

Для производства звукового раздражения можно с удобством пользовать­ся аппаратом Нiрр'а 115) с падающим шариком (Fallapparat).

Аппарат состоит из доски, на которой укреплен вертикально деревянный брусок; по этому бруску могут передвигаться вверх и вниз металлические салазки с вилками, на которые кладется костяной шарик; передвижением салазок шарик перемещается на большую или меньшую высоту; при раздвигании вилок посредством соединенного с ними рычага шарик падает на находящуюся внизу, слегка приподнятую дощечку, и производит своим падением звук. На нижней доске аппарата находятся: пара металлических клемм; две идущие от них по поверхности доски металлические пла­стинки, кончики которых видны на рис. 9; гусек с пружиною; дощечка на шарнире, на которую падает шарик, придавливая ее тяжестью своего падения к нижней доске; передний край дощечки имеет металлическую пластинку, которая при придавливании дощечки к нижней доске приходит в соприкосновение с обеими металлическими пластинками и с гуськом; если дощечка приподнята, она может удерживаться гуськом от полного соприкосновения с нижней доской и металлическими пластин­ками; падение шарика, придавливая дощечку, устанавливает тем самым контакт между указанными частями аппарата и соединение между клеммами; если дощечка приподнята, ток может проходить через каждую из клемм самостоятельно, соединение между клеммами отсутствует; если дощечка придавлена, ток направляется из клеммы в одну из металлических пластинок под дощечкой, по металлической пластинке дощечки направляется в другую пластинку, а по ней в другую клемму. Описанное приспособление Нipр'а представляет, таким образом, ключ, разомкнутый при при­поднятом положении дощечки и замыкающийся при ее придавливании, которое может производиться тяжестью падающего шарика, в то же время являющегося источником звука.
