2. Понятие времени внутреннего отклонения

Проводящая система сердца, о которой речь шла выше, заложена под эндокардом, и для того чтобы охватить возбуждением мышцу сердца, импульс как бы «пронизывает» толщу всего миокарда в направлении от эндокарда к эпикарду.

Рис. 14. Путь импульса от эндокарда к эпикарду

Для охвата возбуждением всей толщи миокарда требуется определенное время. И это время, в течение которого импульс проходит от эндокарда к эпикарду, называется временем внутреннего отклонения и обозначается большой латинской буквой J .

Определить время внутреннего отклонения на ЭКГ достаточно просто: для этого необходимо опустить перпендикуляр от вершины зубца К до пересечения его с изоэлектрической линией. Отрезок от начала зубца Qдо точки пересечения этого перпендикуляра с изоэлектрической линией и есть время внутреннего отклонения.

Время внутреннего отклонения измеряется в секундах и равно 0,02—0,05 с.

Рис. 15. Определение времени внутреннего отклонения

3. Информация о векторе возбуждения

Посмотрите внимательно на рис. 14. Возбуждение толщи миокарда имеет направленность. Оно направлено от эндокарда к эпикарду. Это и есть векторная величина, т. е. вектору, помимо какого-либо своего величинного значения, присуща еще и направленность. Этим вектор и отличается от скалярных величин. Сравните: площадь прямоугольника равна 30 см 2 — это скалярная величина.

Напротив, расстояние от пункта «А» до пункта «Б», равное 100 м, это векторная величина, поскольку имеется явная направленность — от «А» до «Б».

Несколько векторов могут суммироваться (по правилам векторного сложения) и результатом этой суммы будет являться один суммационный (результирующий) вектор. Например, если сложить три вектора возбуждения желудочков (вектор возбуждения межжелудочковой перегородки, вектор возбуждения верхушки и вектор возбуждения основания сердца), то мы получим суммационный (он же итоговый, он же результирующий) вектор возбуждения желудочков.

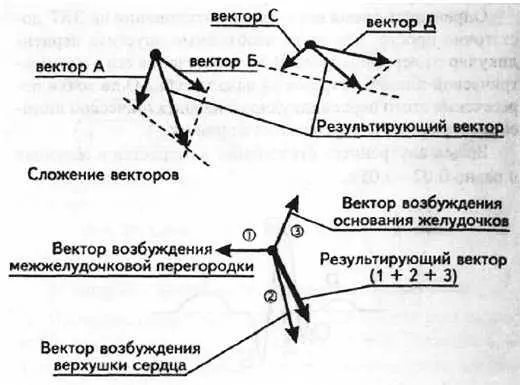

Рис. 16. Результирующий вектор возбуждения желудочков

4. Понятие «регистрирующий электрод»

Регистрирующим электродом принято называть электрод, соединяющий записывающее устройство (электрокардиограф) с поверхностью тела пациента. Электрокардиограф, получая электрические импульсы с поверхности тела пациента через этот регистрирующий электрод, преобразует их в графическую кривую линию на миллиметровой ленте. Эта кривая линия и есть электрокардиограмма.

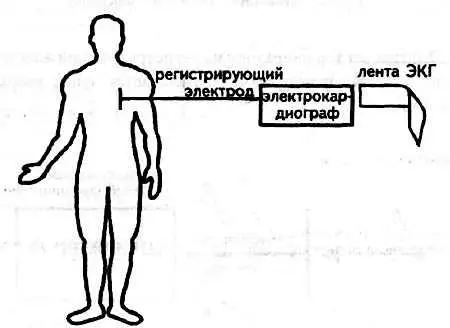

Рис. 17. Регистрирующий электрод, электрокардиограф, лента ЭКГ

5. Графическое отображение вектора на ЭКГ

Отображение (регистрация) вектора или нескольких векторов на электрокардиографической ленте происходит с определенными закономерностями, приводимыми ниже.

1. Больший по своей величине вектор отображается на ЭКГ большей амплитудой зубца по сравнению с вектором меньшей величины.

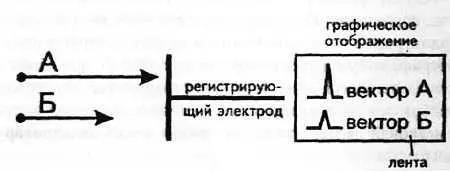

Рис. 18. Сравнение величины векторов

2. Если вектор направлен на регистрирующий электрод, то на электрокардиограмме записывается зубец вверх от изолинии.

Рис. 19. Направление вектора на электрод

3. Если вектор направлен от регистрирующего электрода, то на электрокардиограмме записывается зубец вниз от изолинии.

Рис. 20. Направление вектора от электрода

Расширим понятие графического отображения векторов.

Рис. 21. Один вектор и два регистрирующих электрода
